Что хотел заказчик

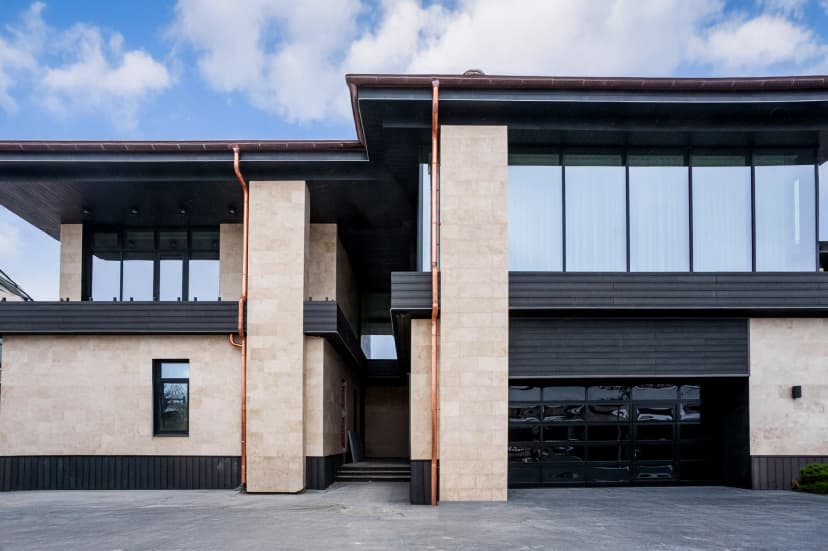

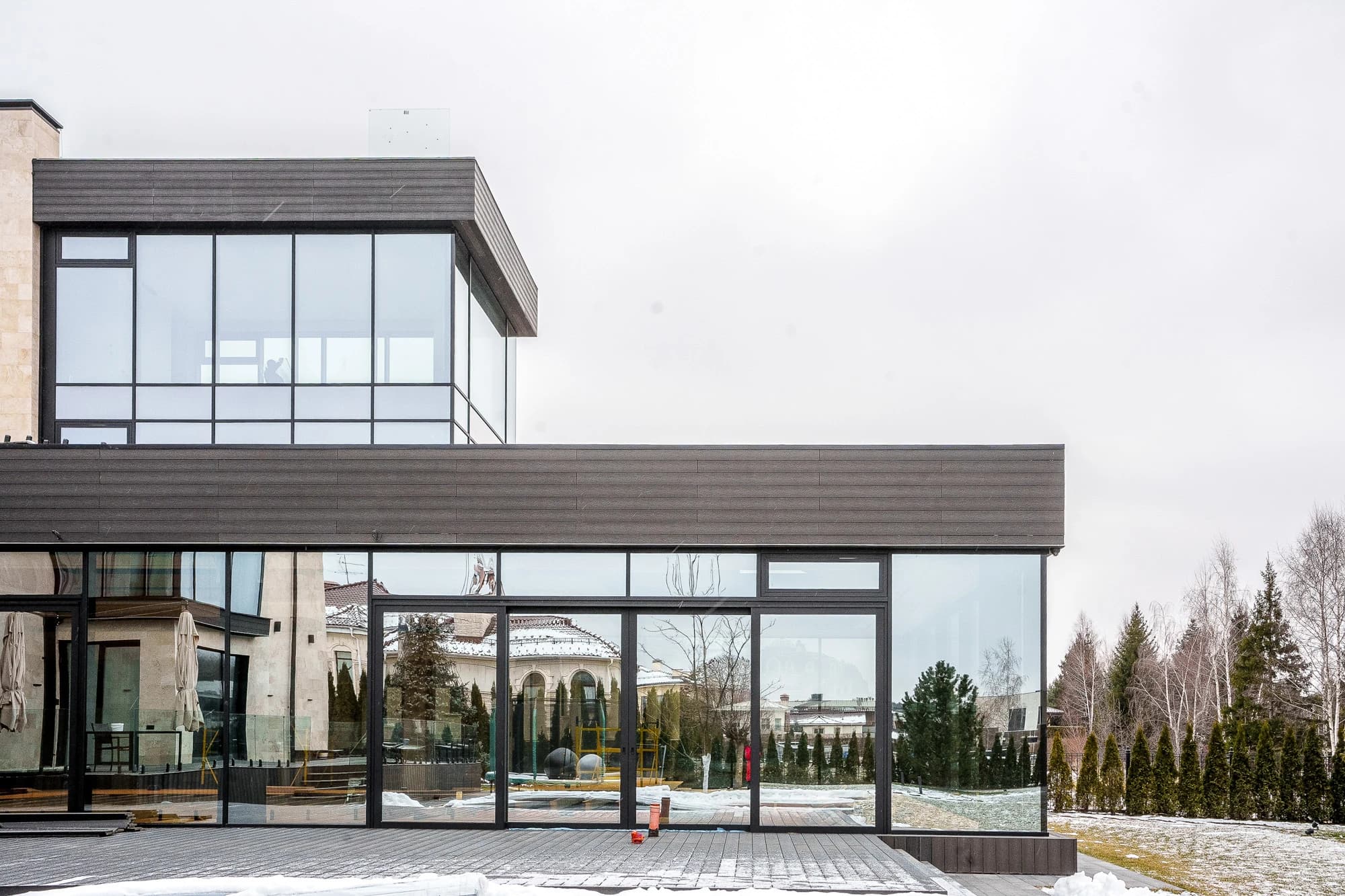

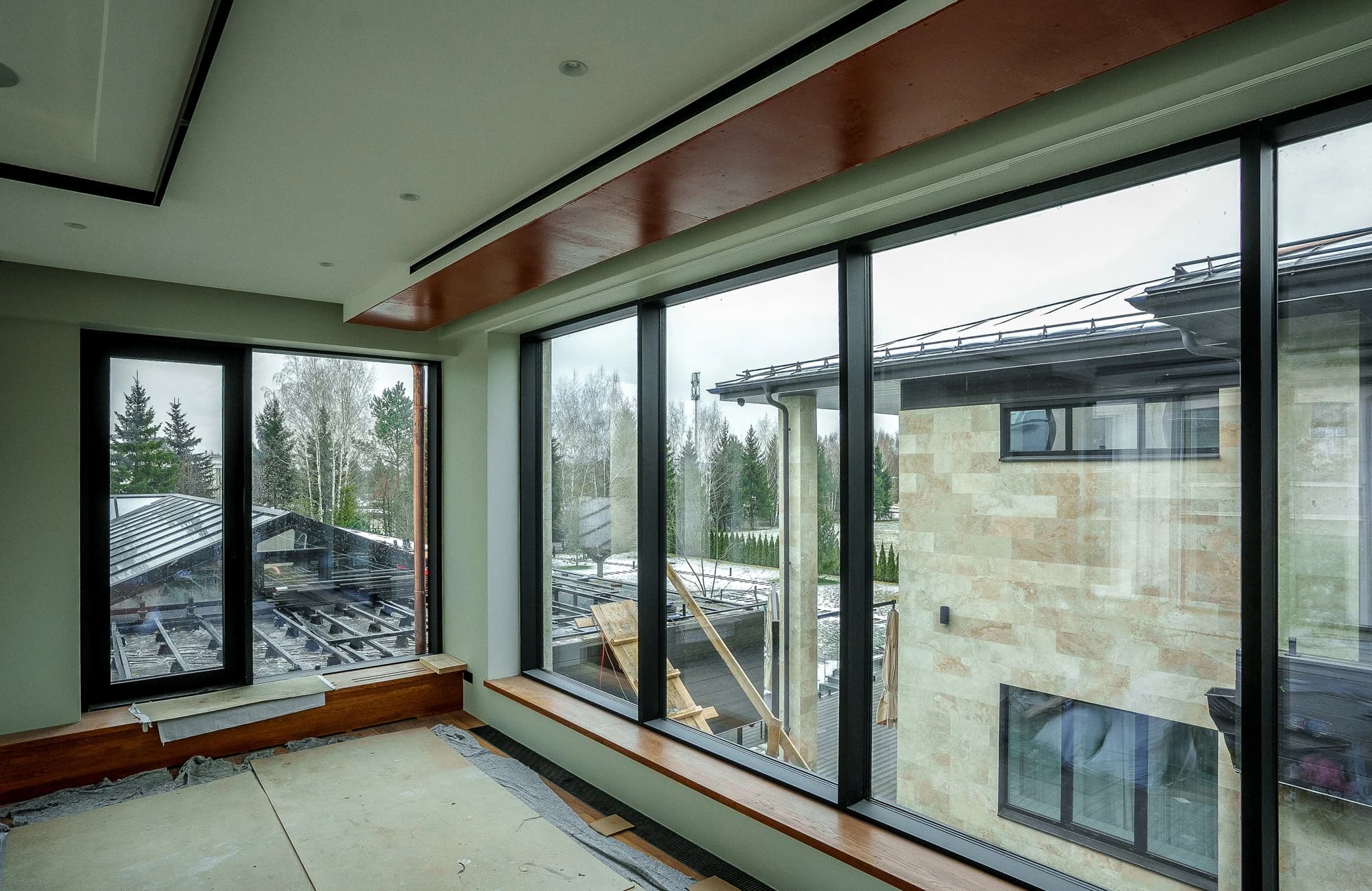

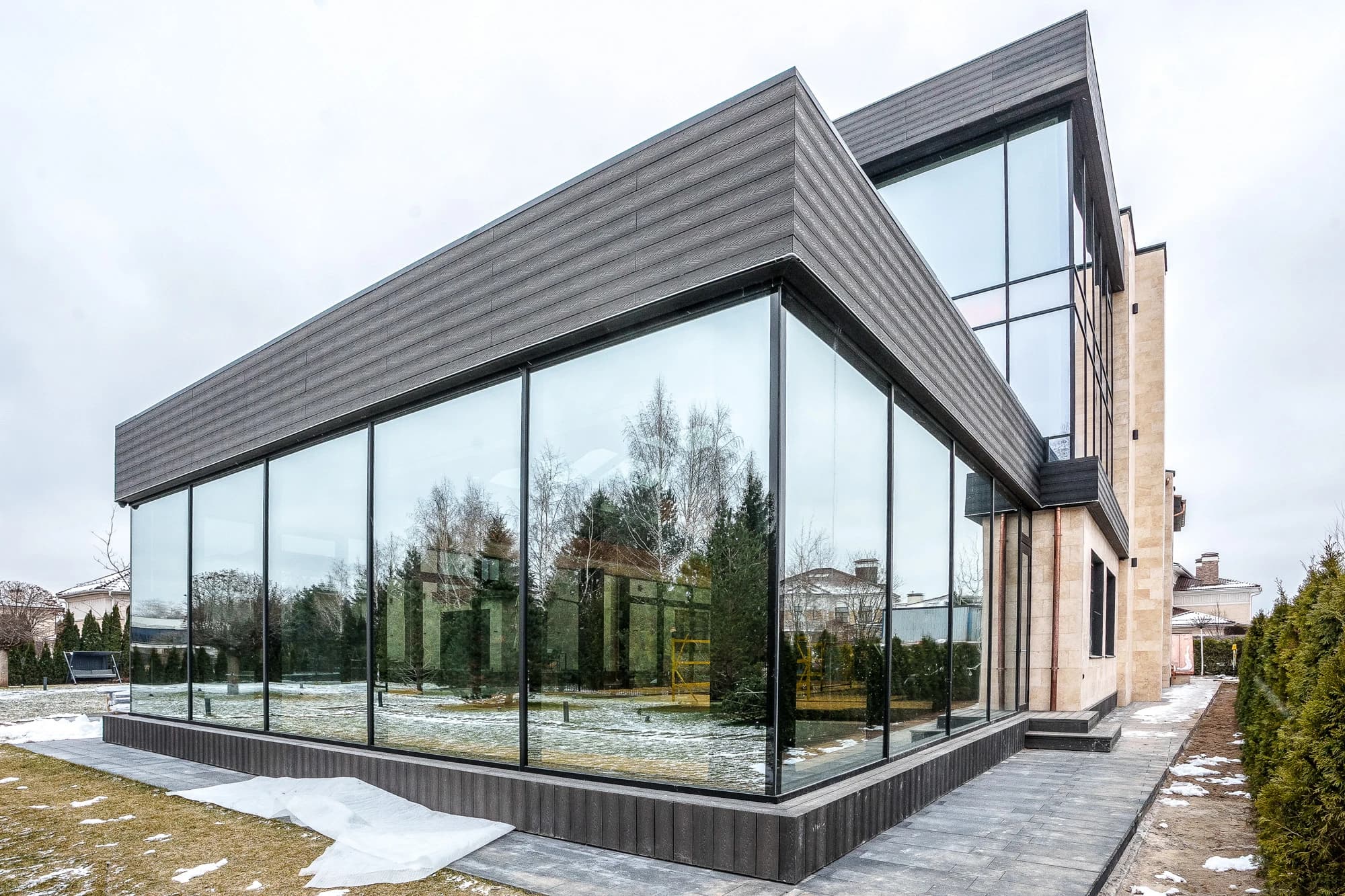

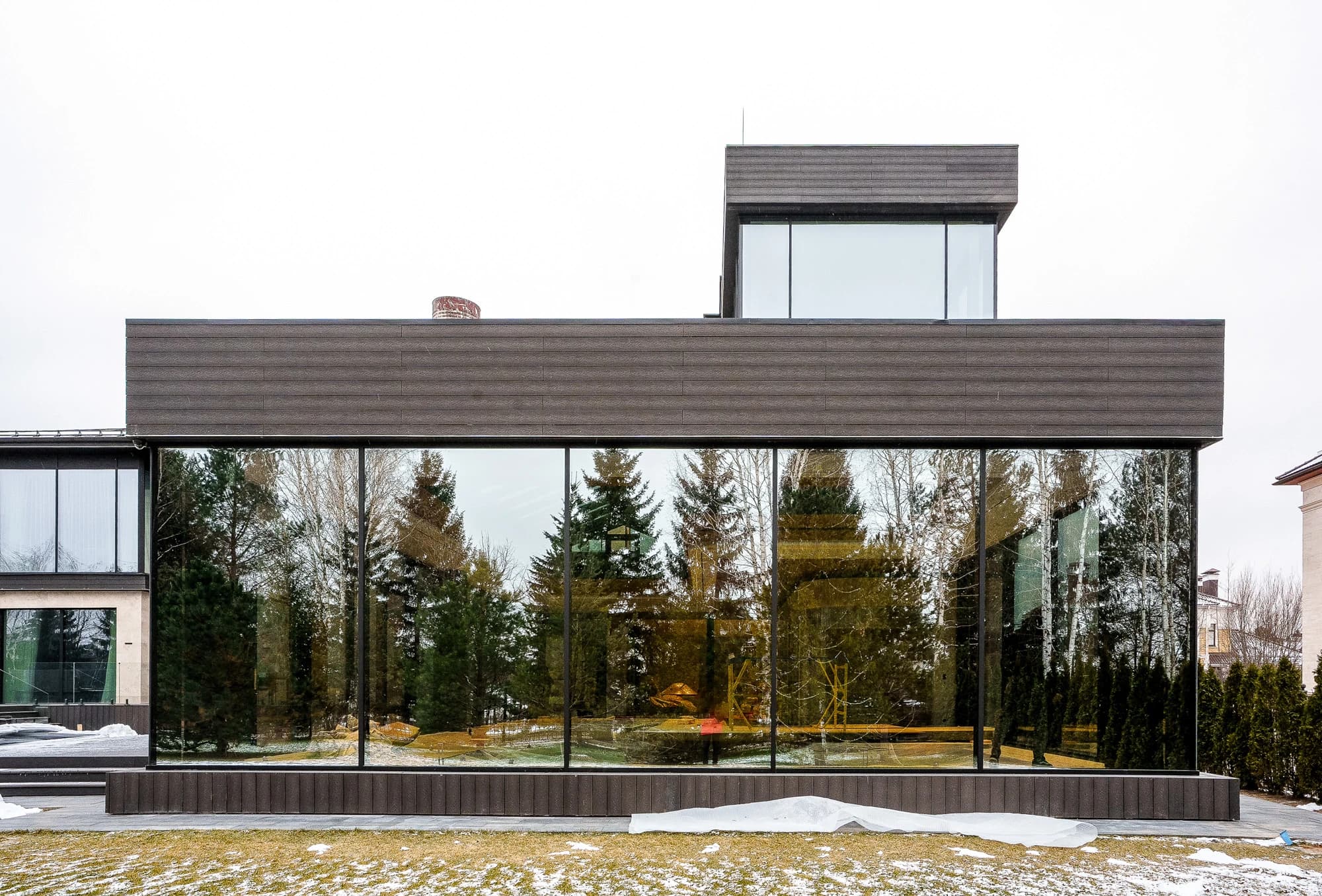

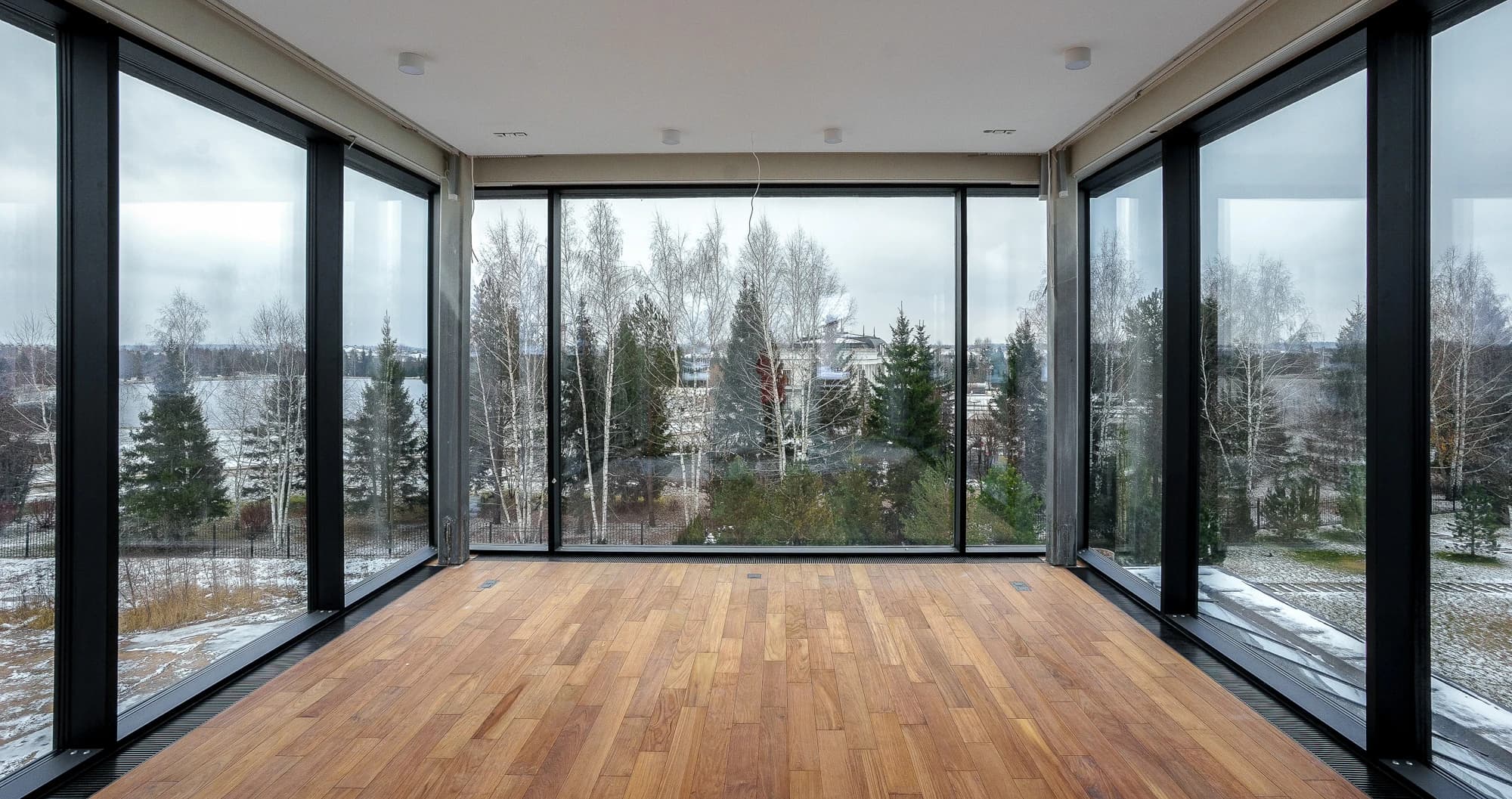

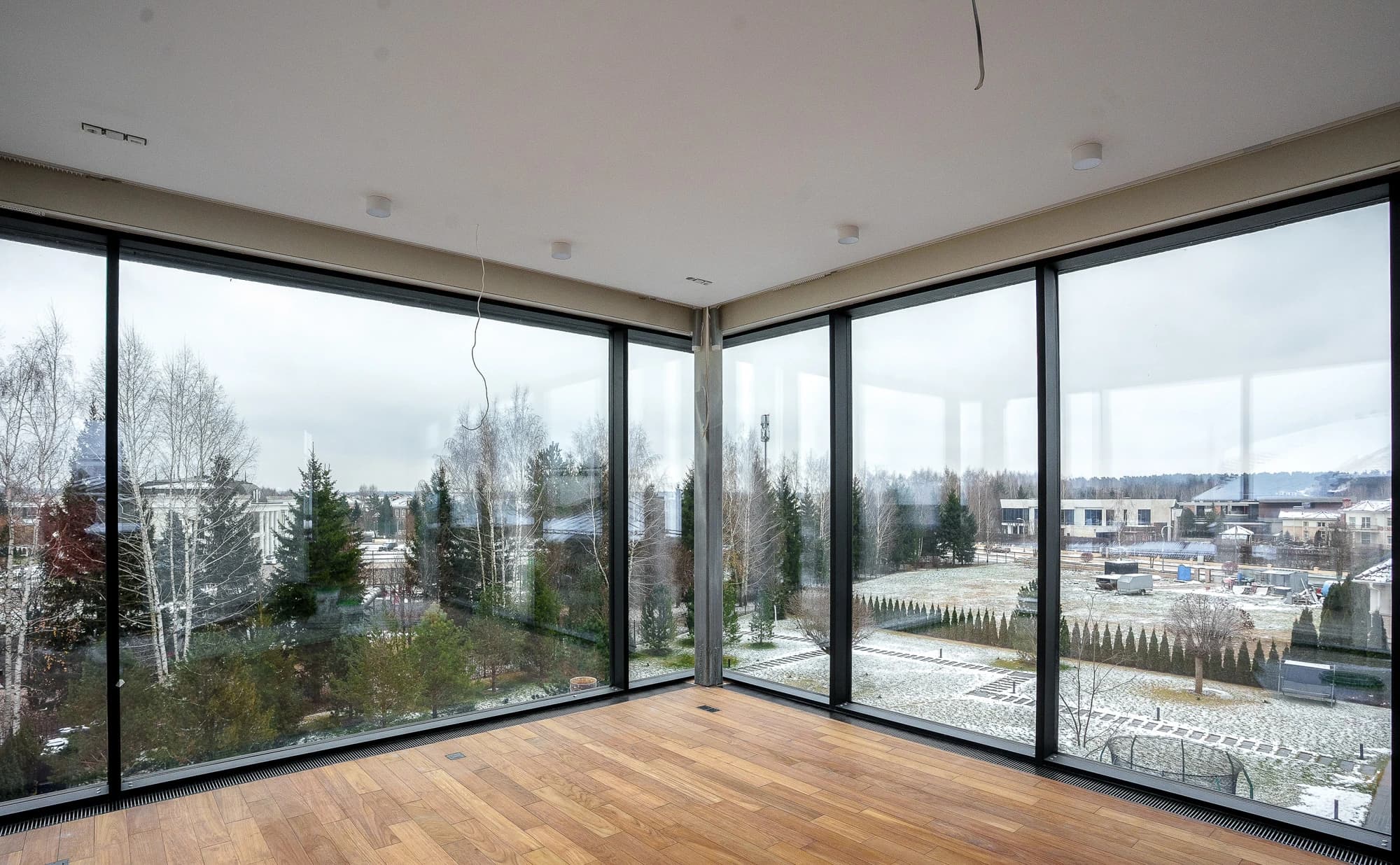

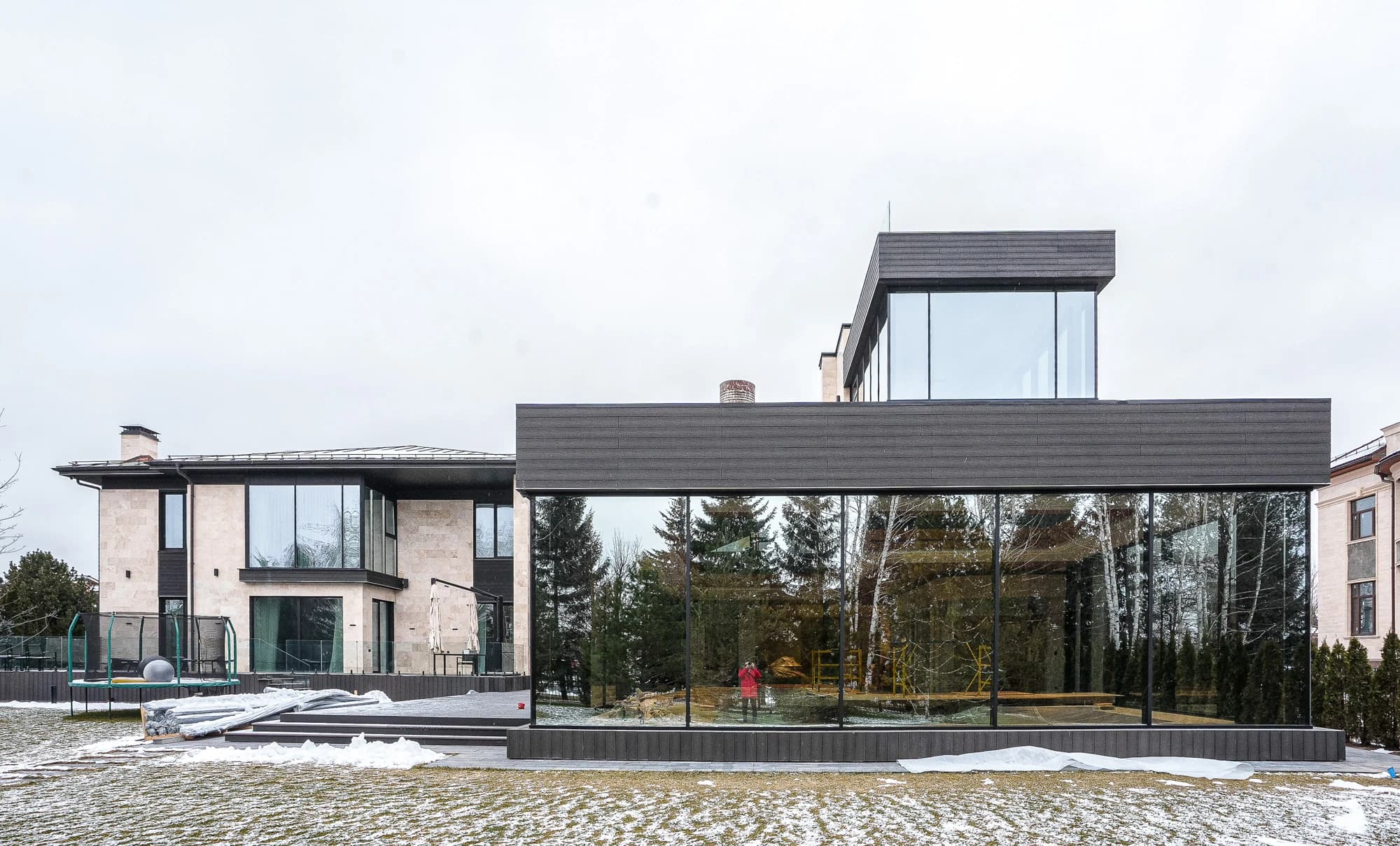

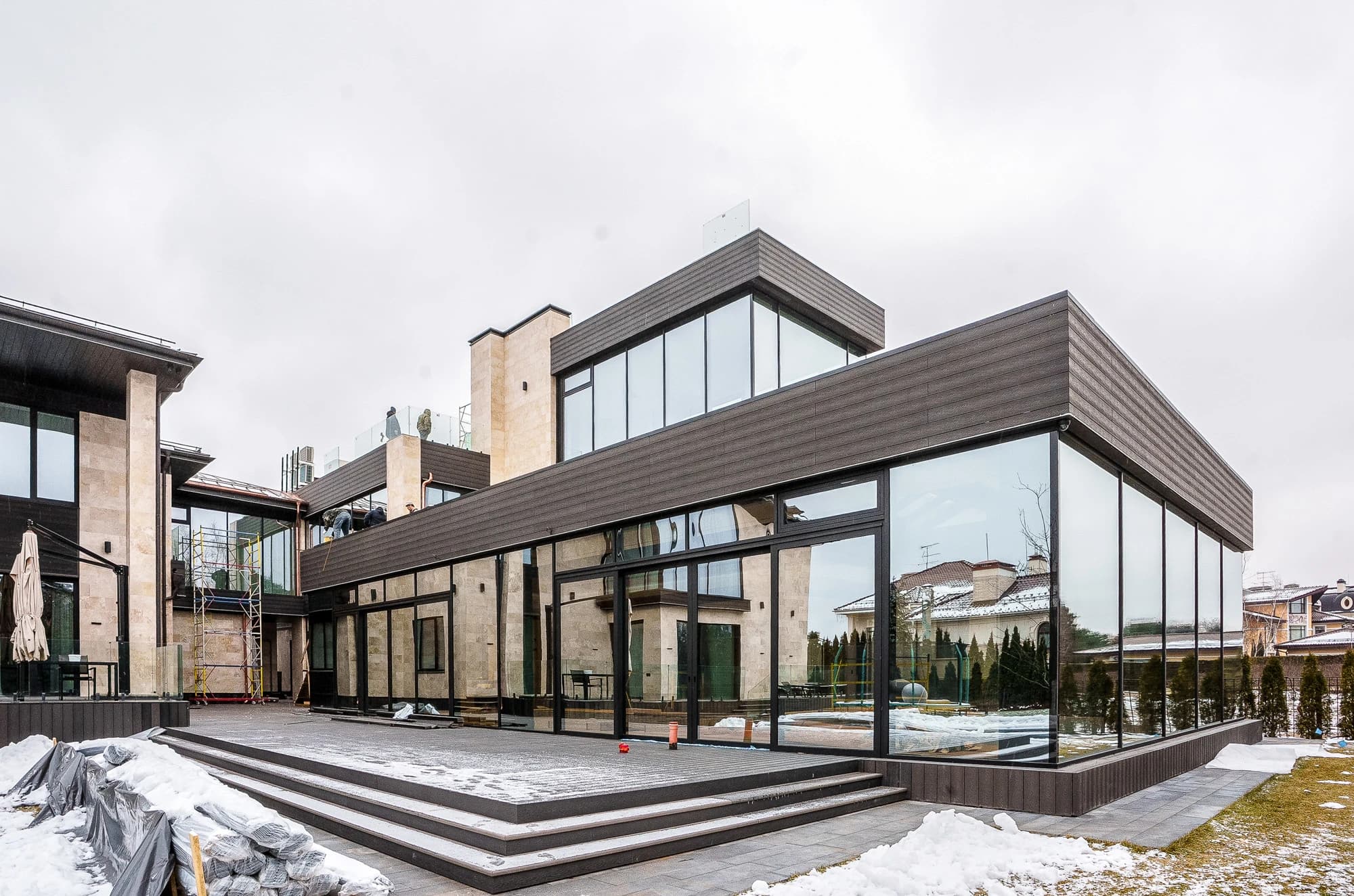

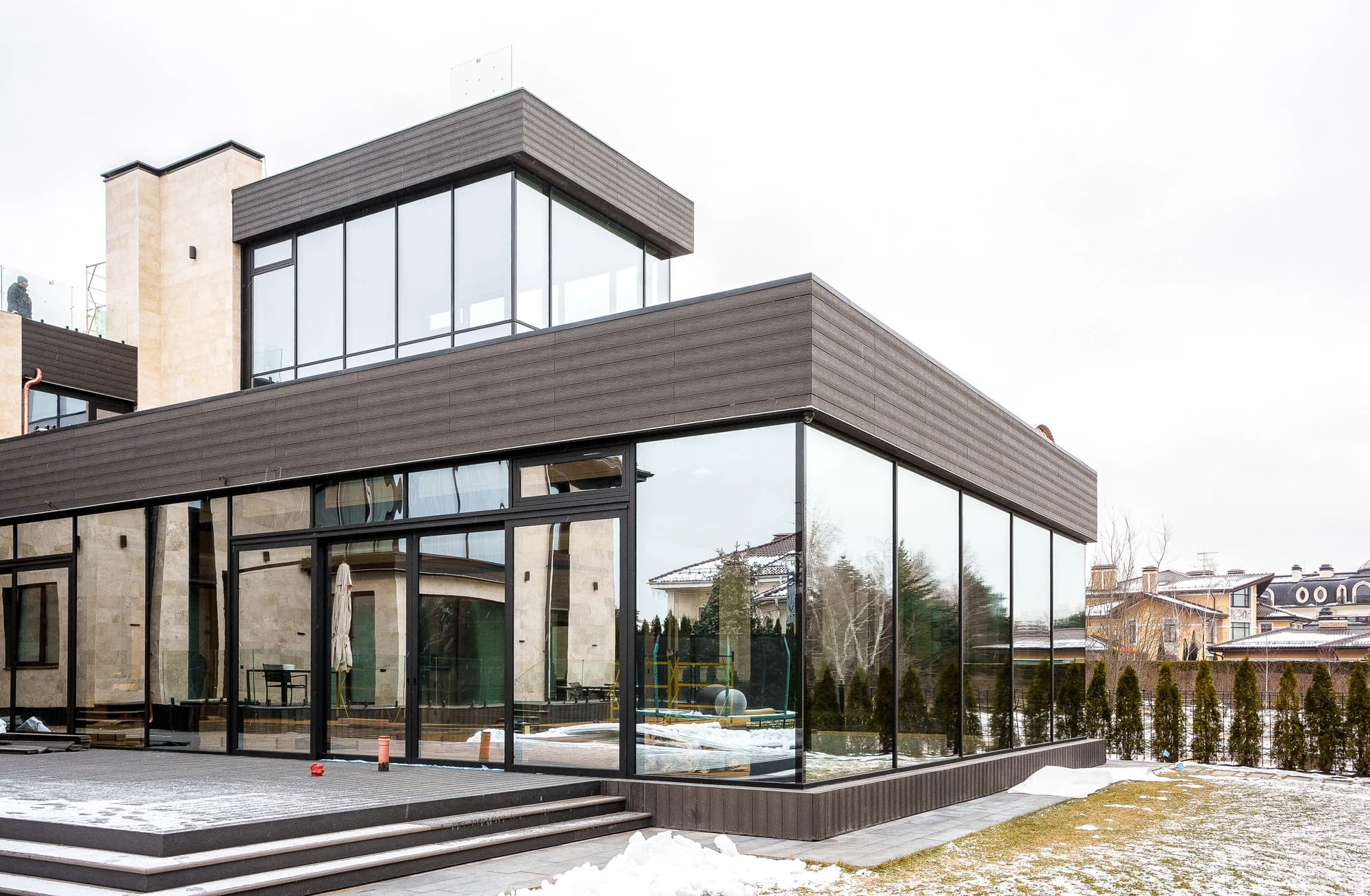

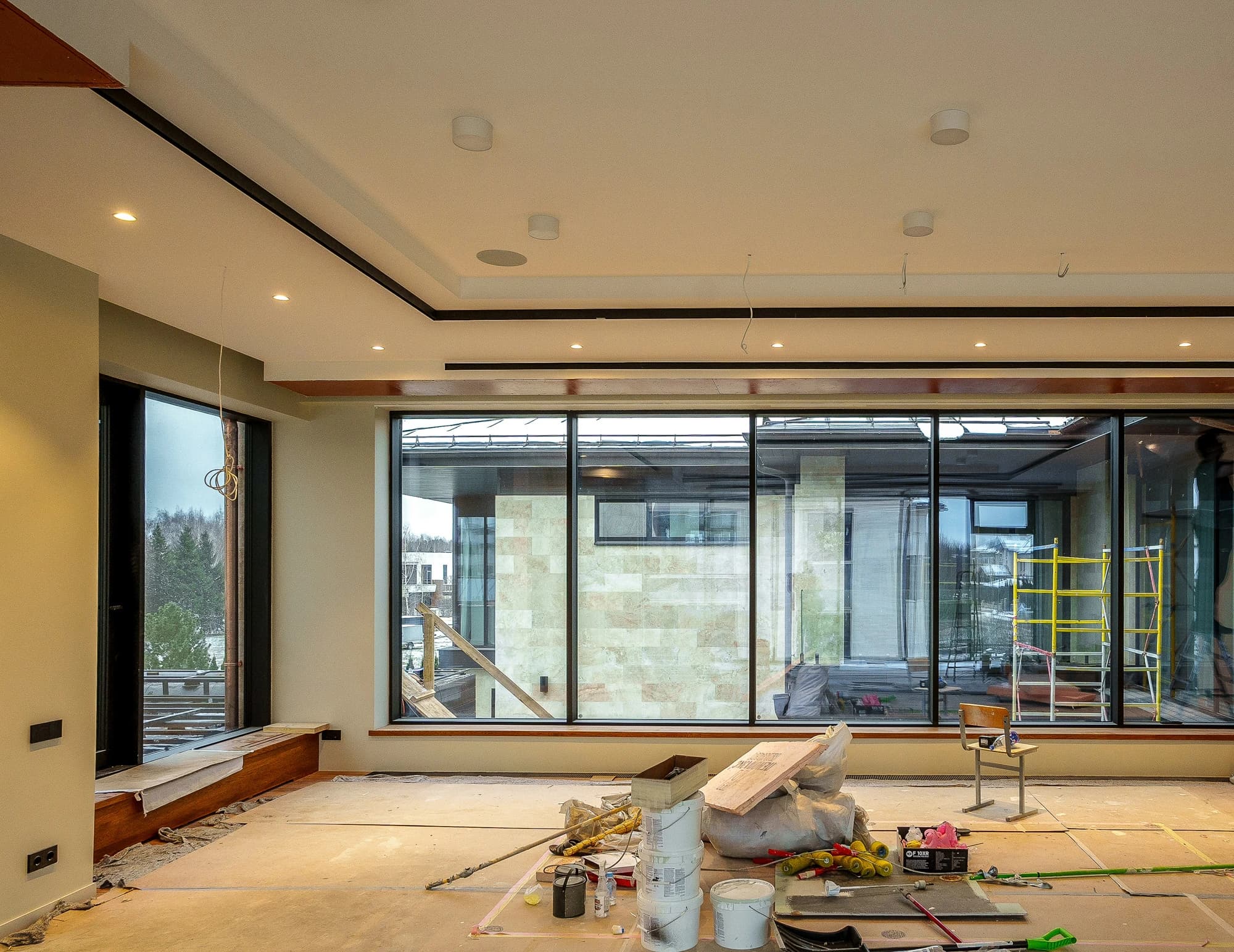

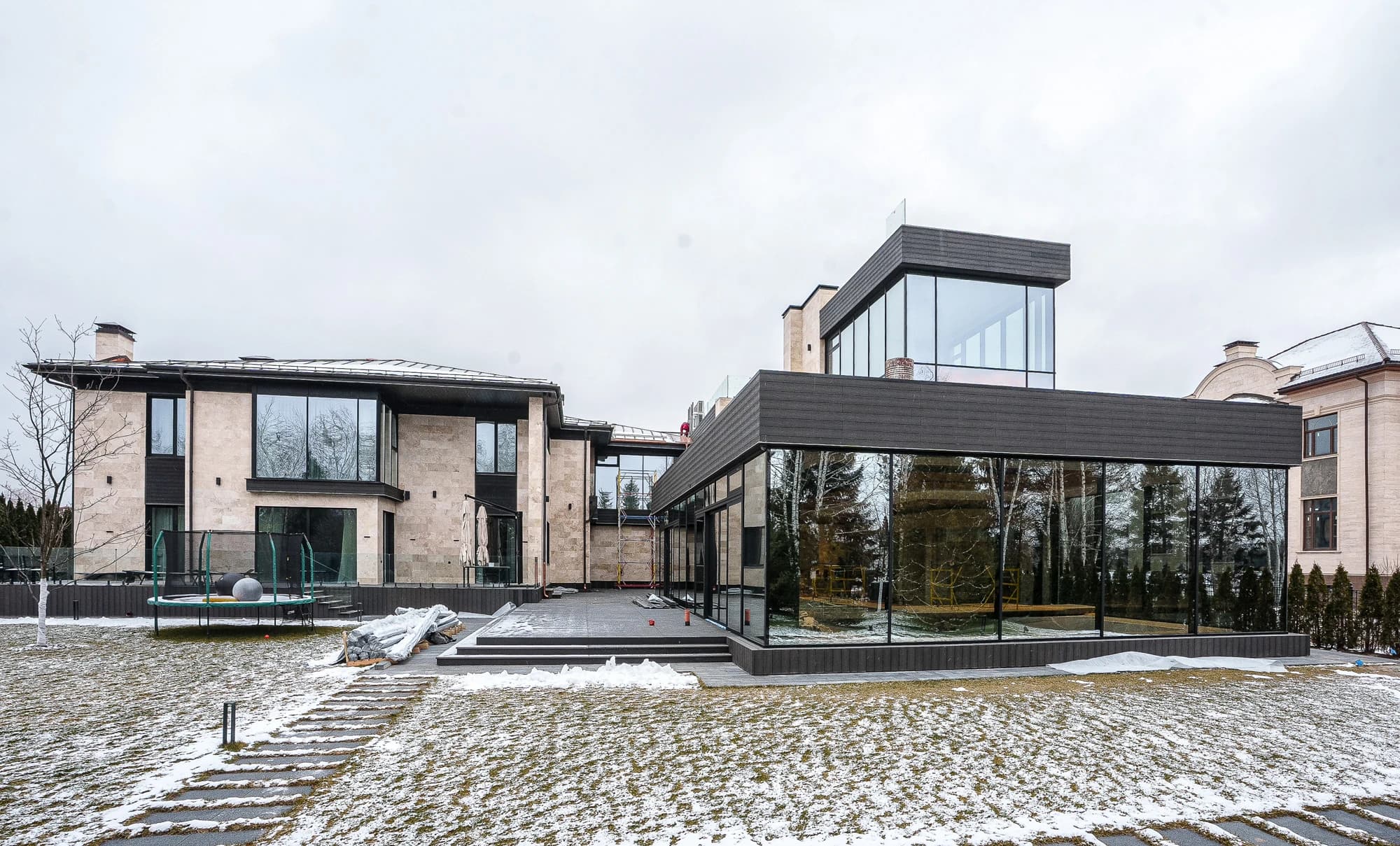

Панорама на все три этажа: сплошные витражные поля от пола до кровли, раздвижные выходы к участку, прозрачная кровля над частью объёма — и всё это в едином глубоком чёрном цвете (RAL 9005 муар) снаружи и изнутри, без визуального «шума» из форточек и приставных элементов.
Как это сделано

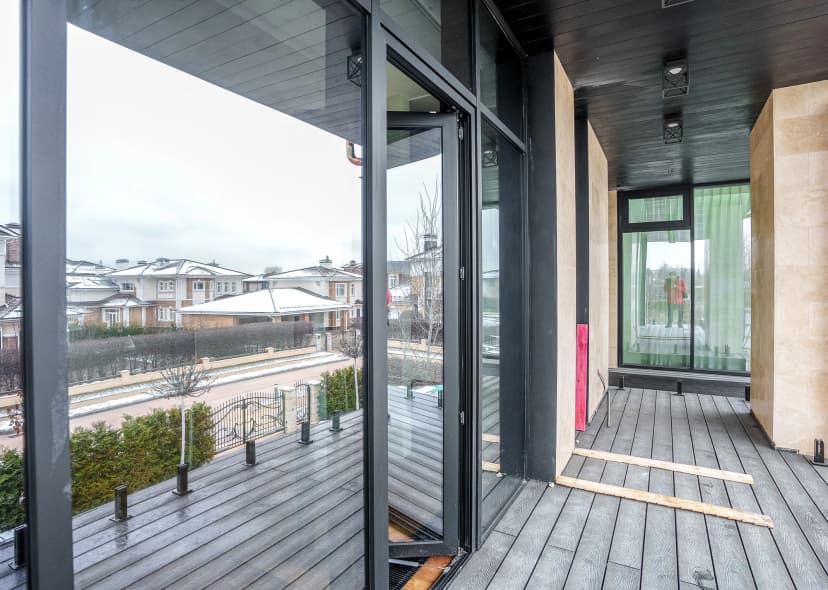

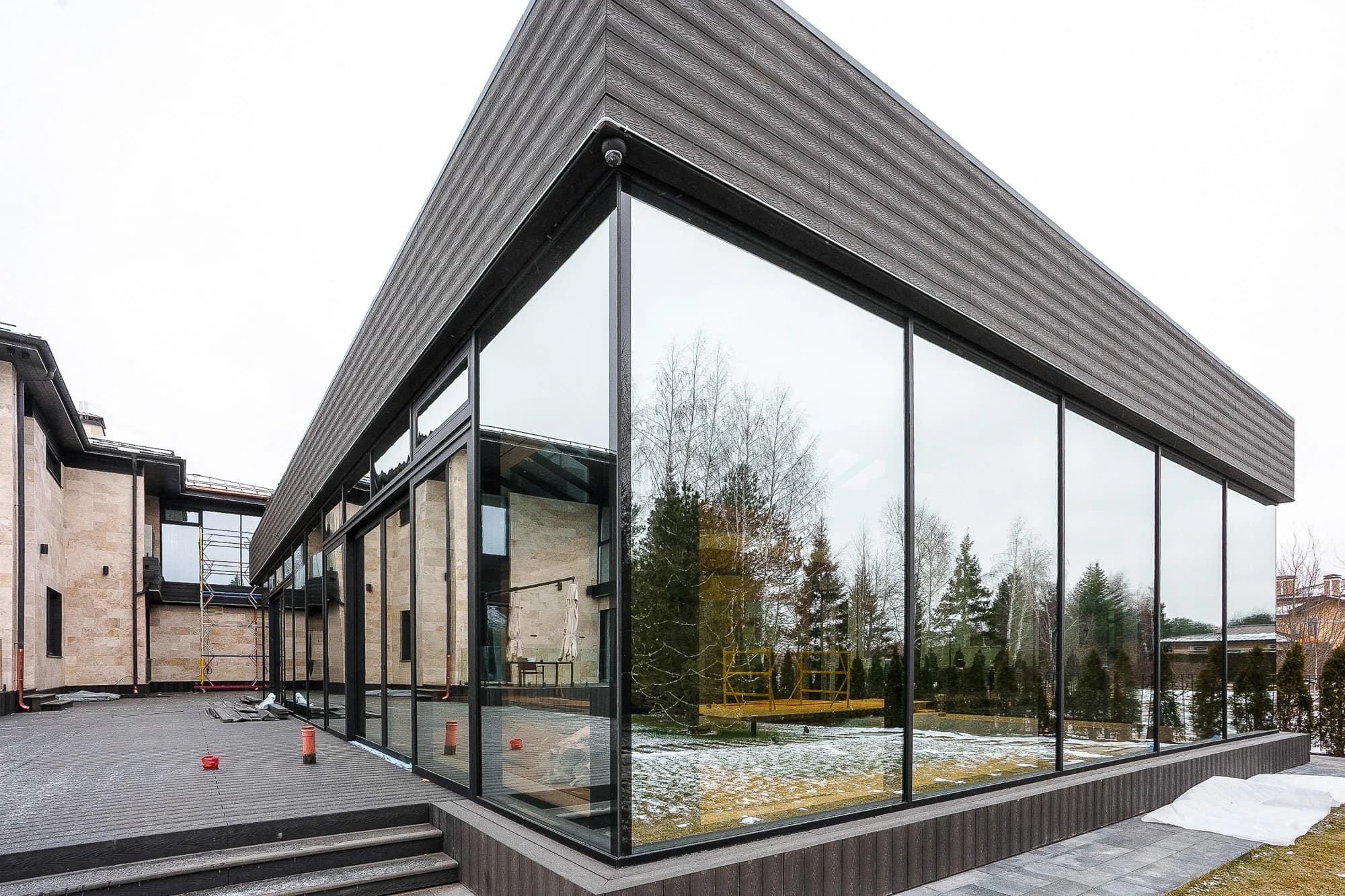

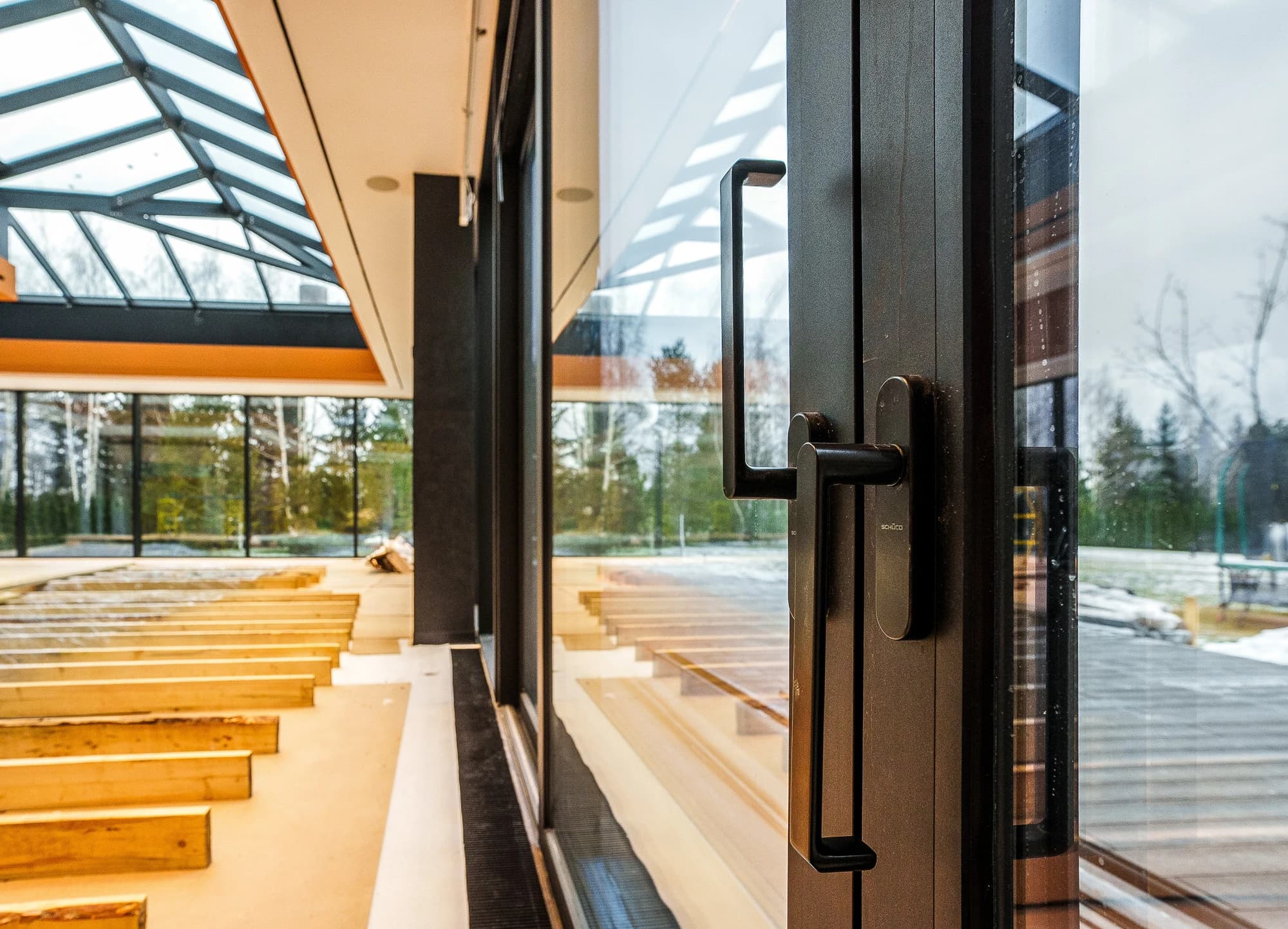

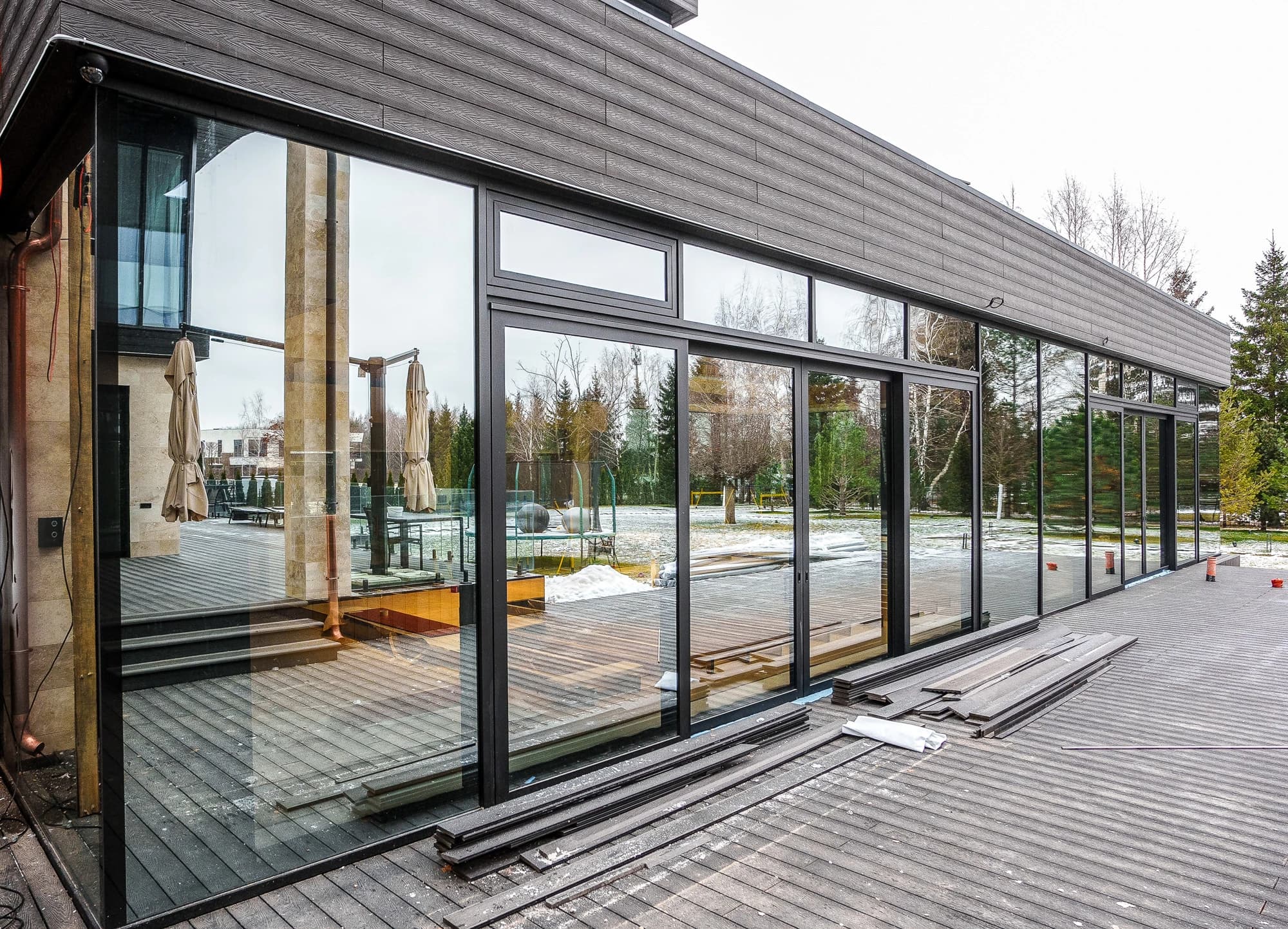

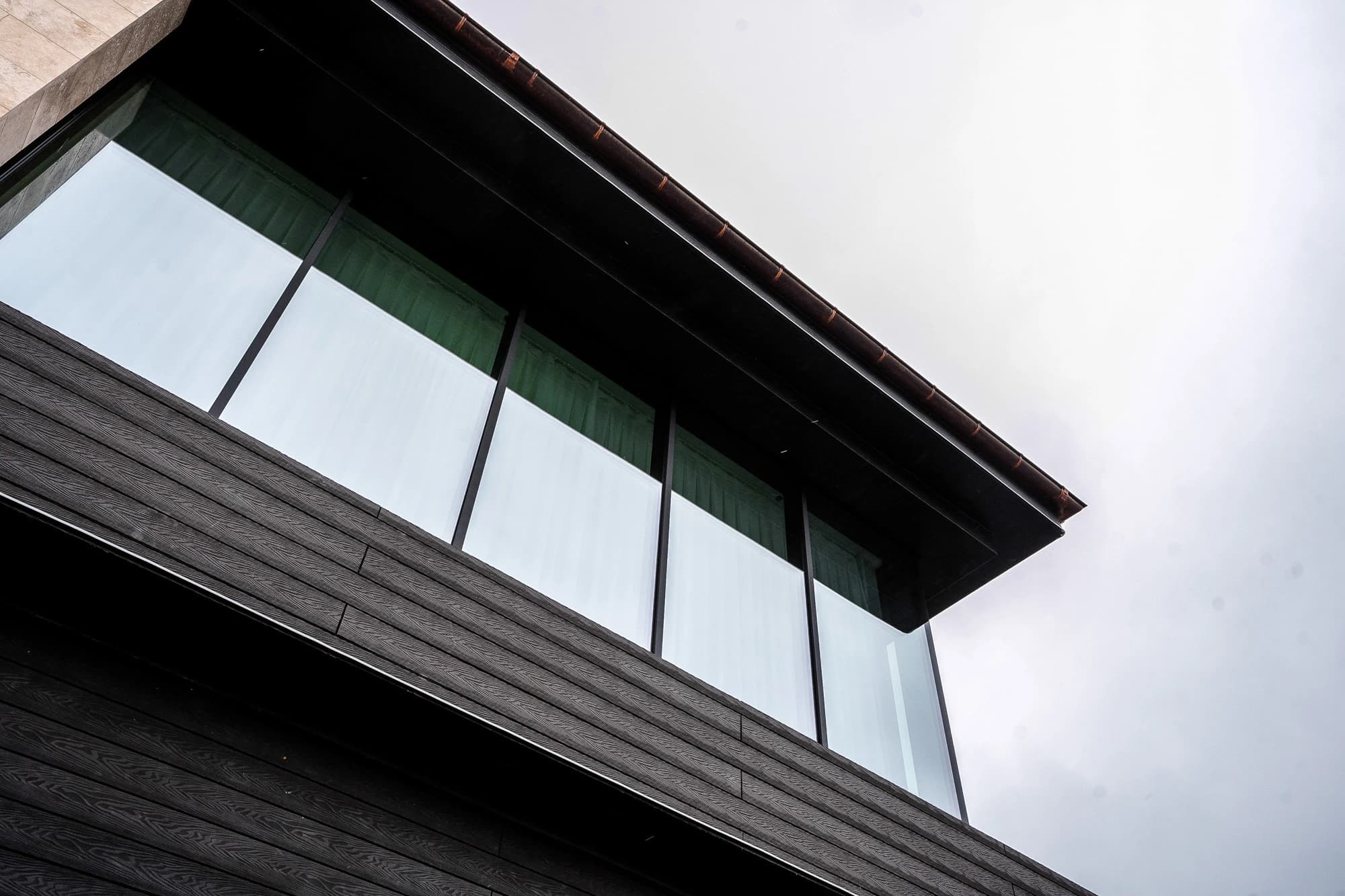

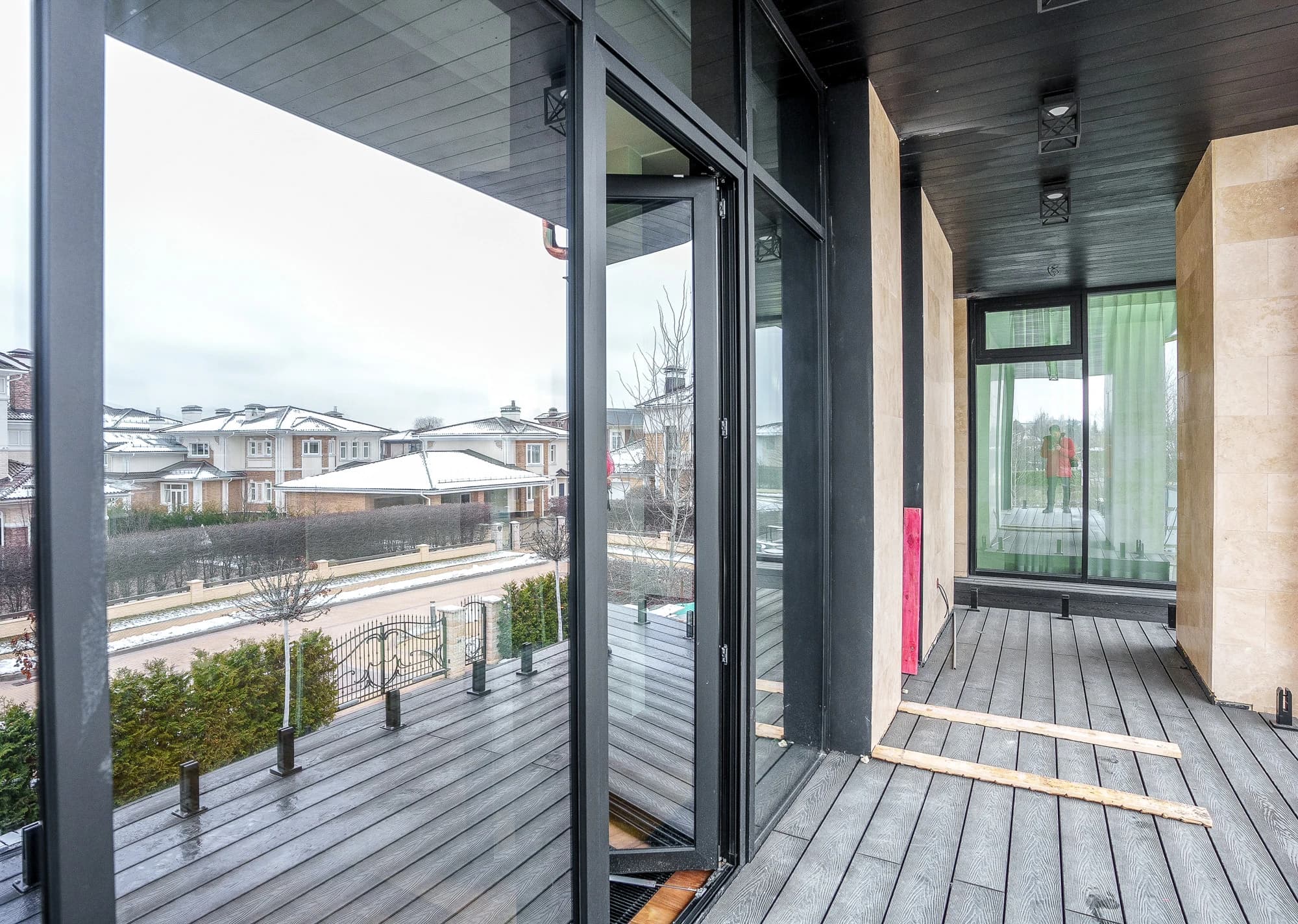

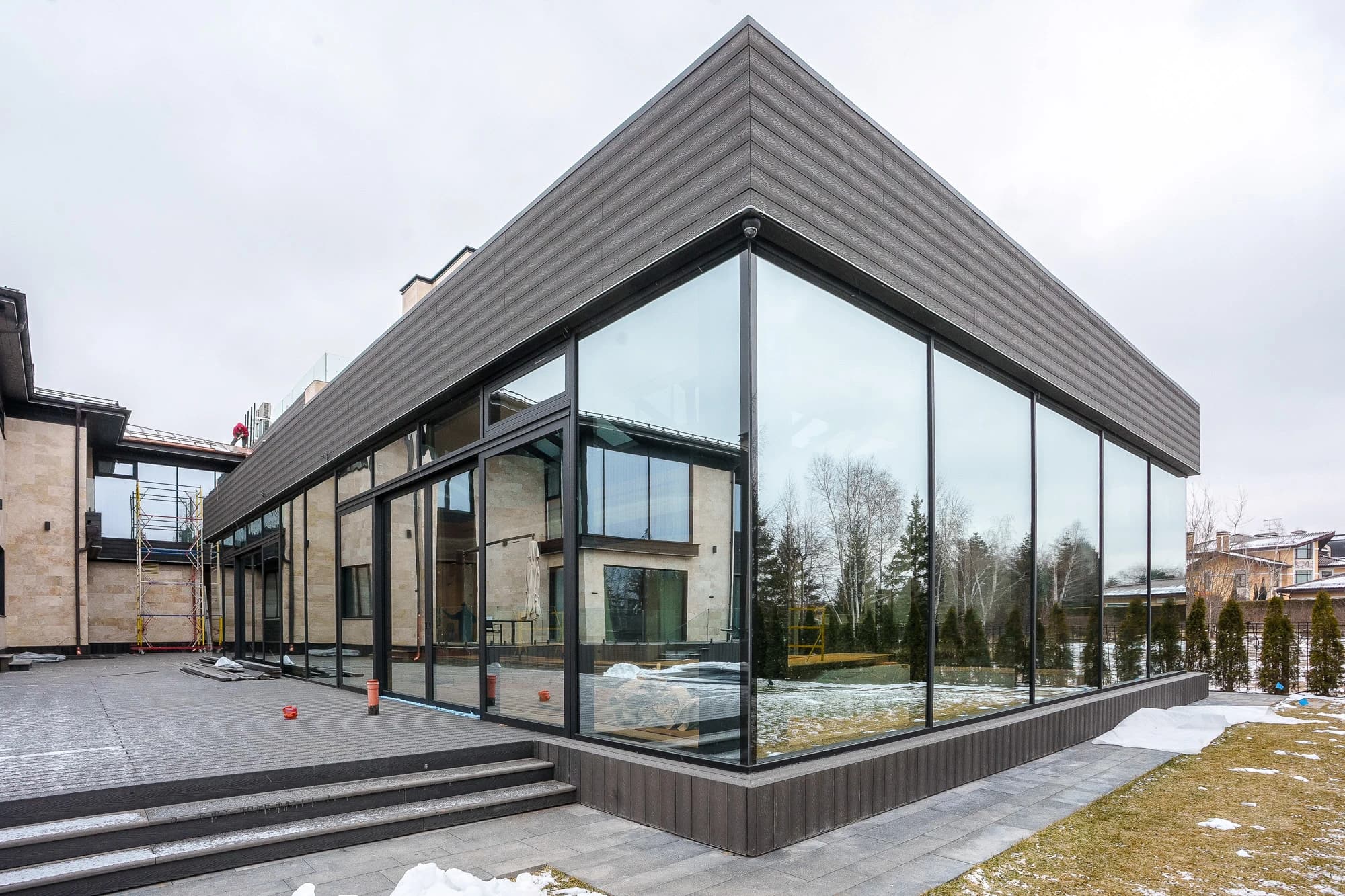

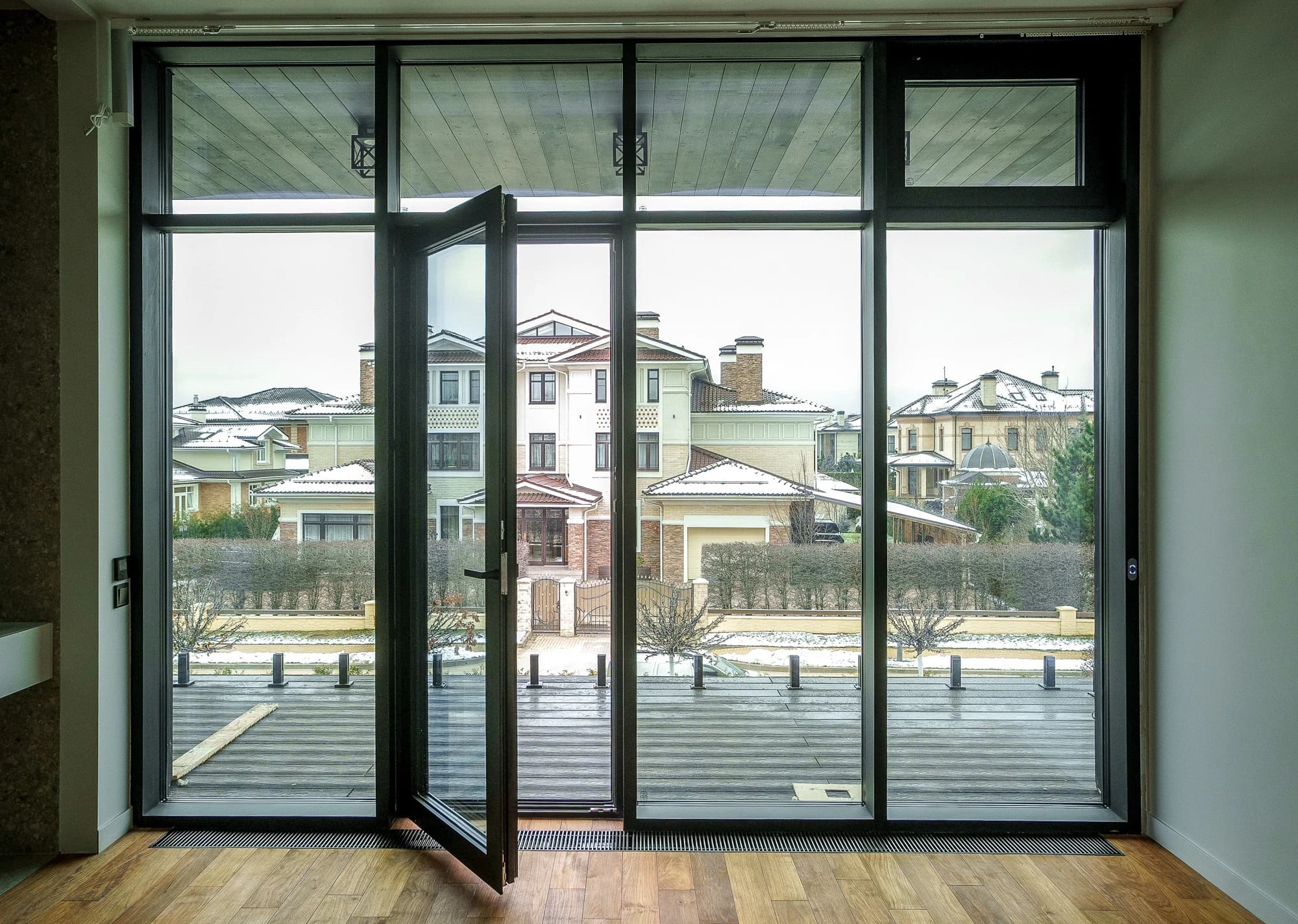

Несущий каркас — стоечно-ригельный витраж с терморазрывом и видимой линией всего 50 мм, закреплённый к перекрытиям стальными оцинкованными кронштейнами шести расчётных типоразмеров. В каркас встроены premium-двери и панорамно-сдвижные порталы с фурнитурой под створки массой до 350 кг и блокировкой в четырёх точках. Проект выполнен на премиальных системах Schüco — для этого объекта заказчик выбрал именно их, и наша группа работает с обоими системодателями.

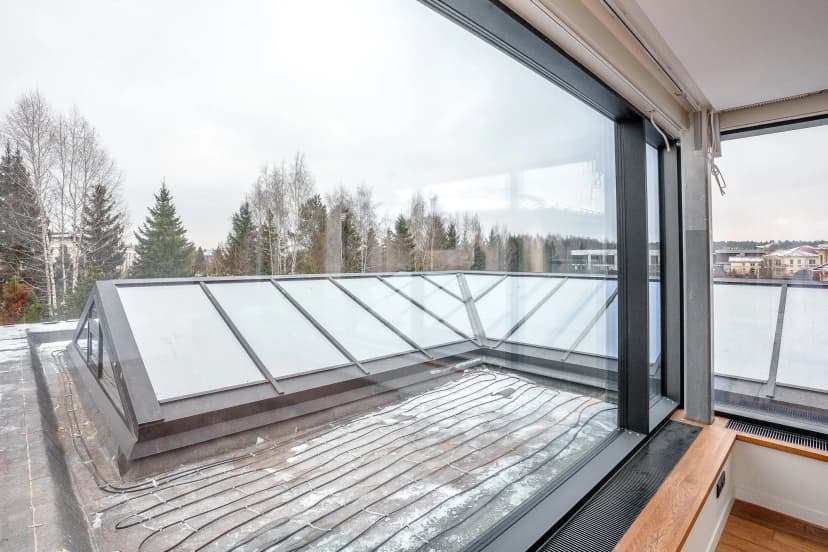

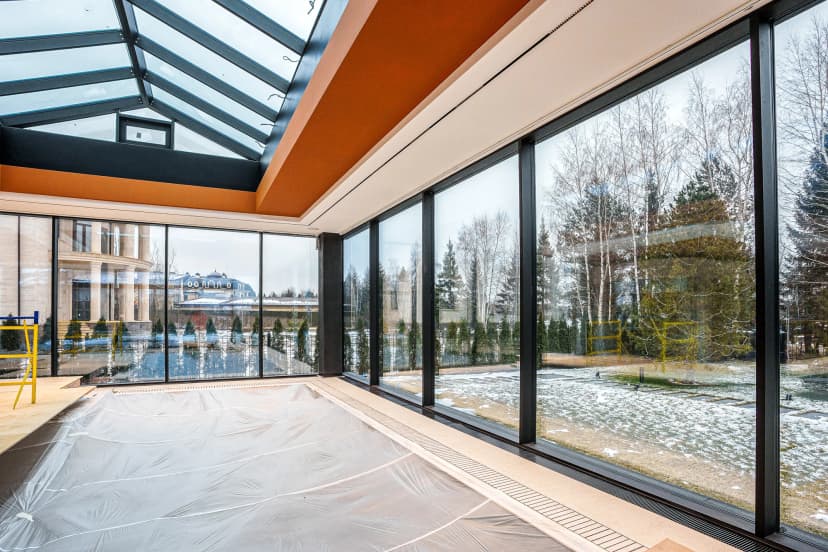

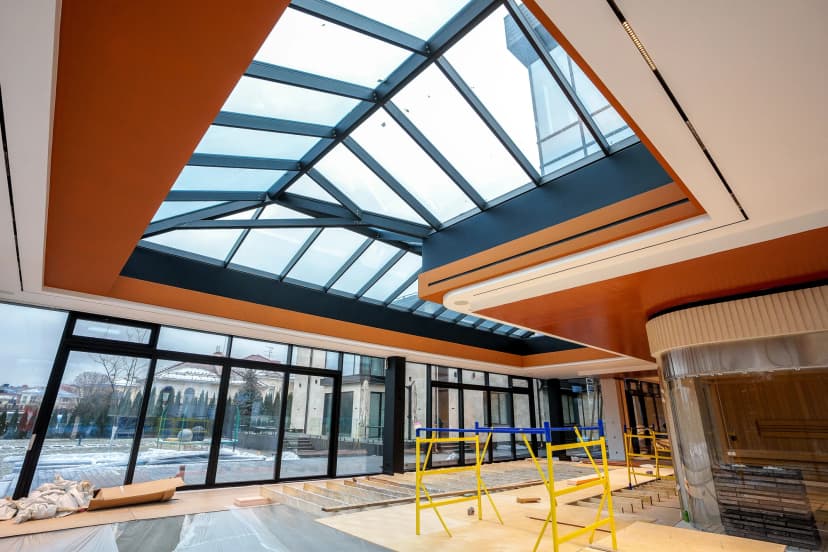

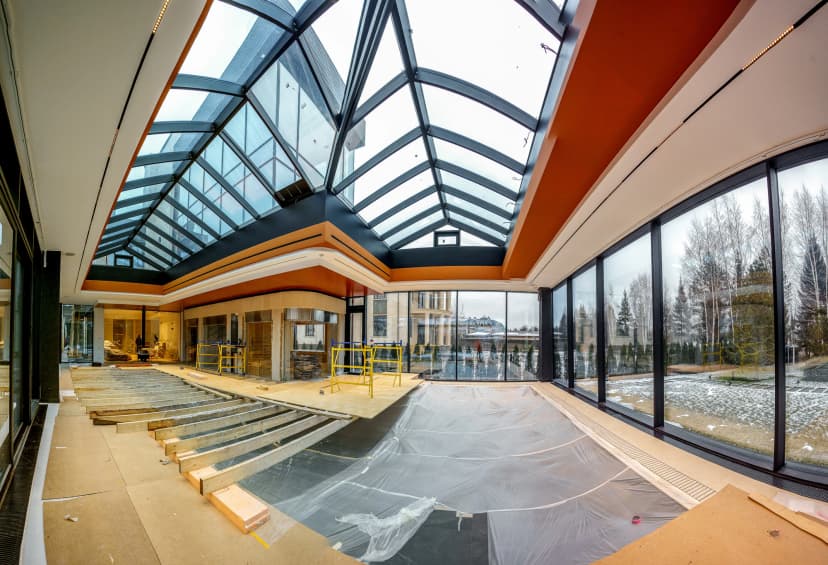

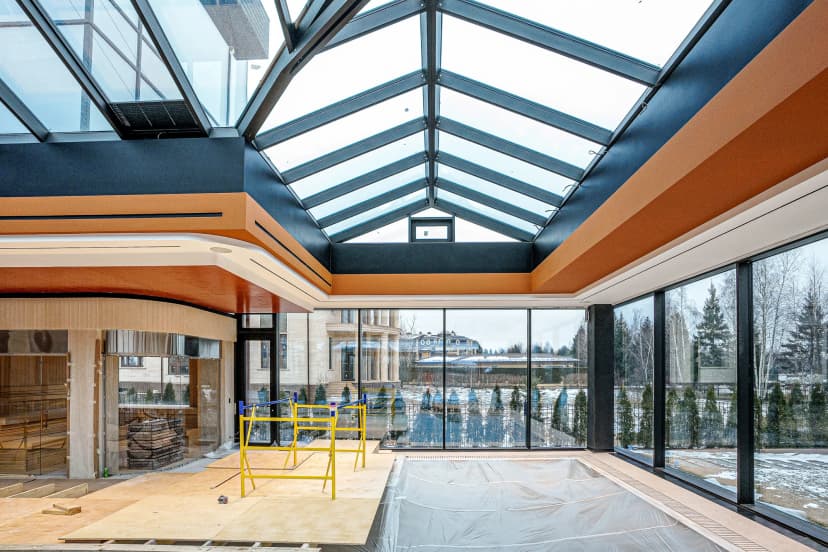

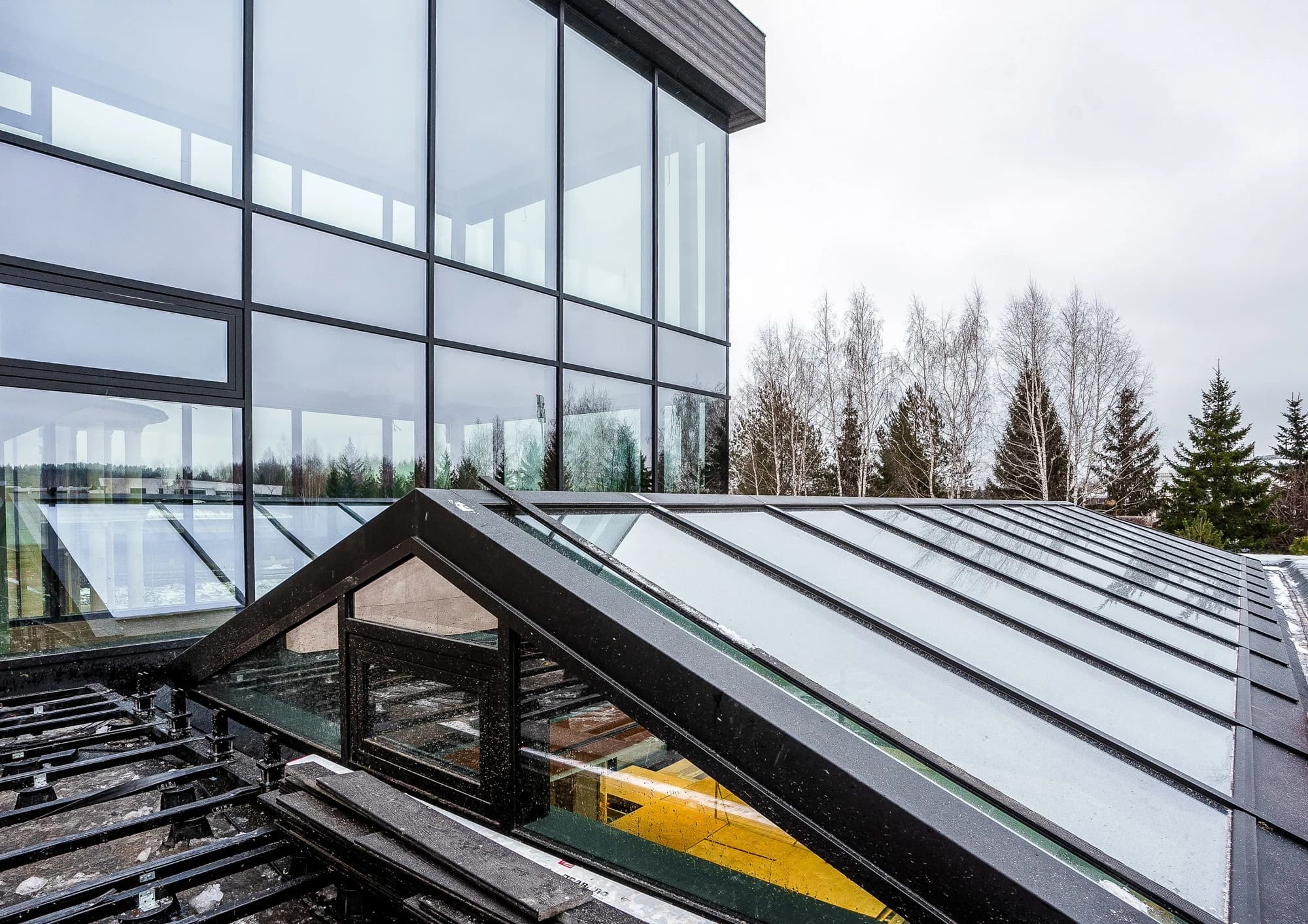

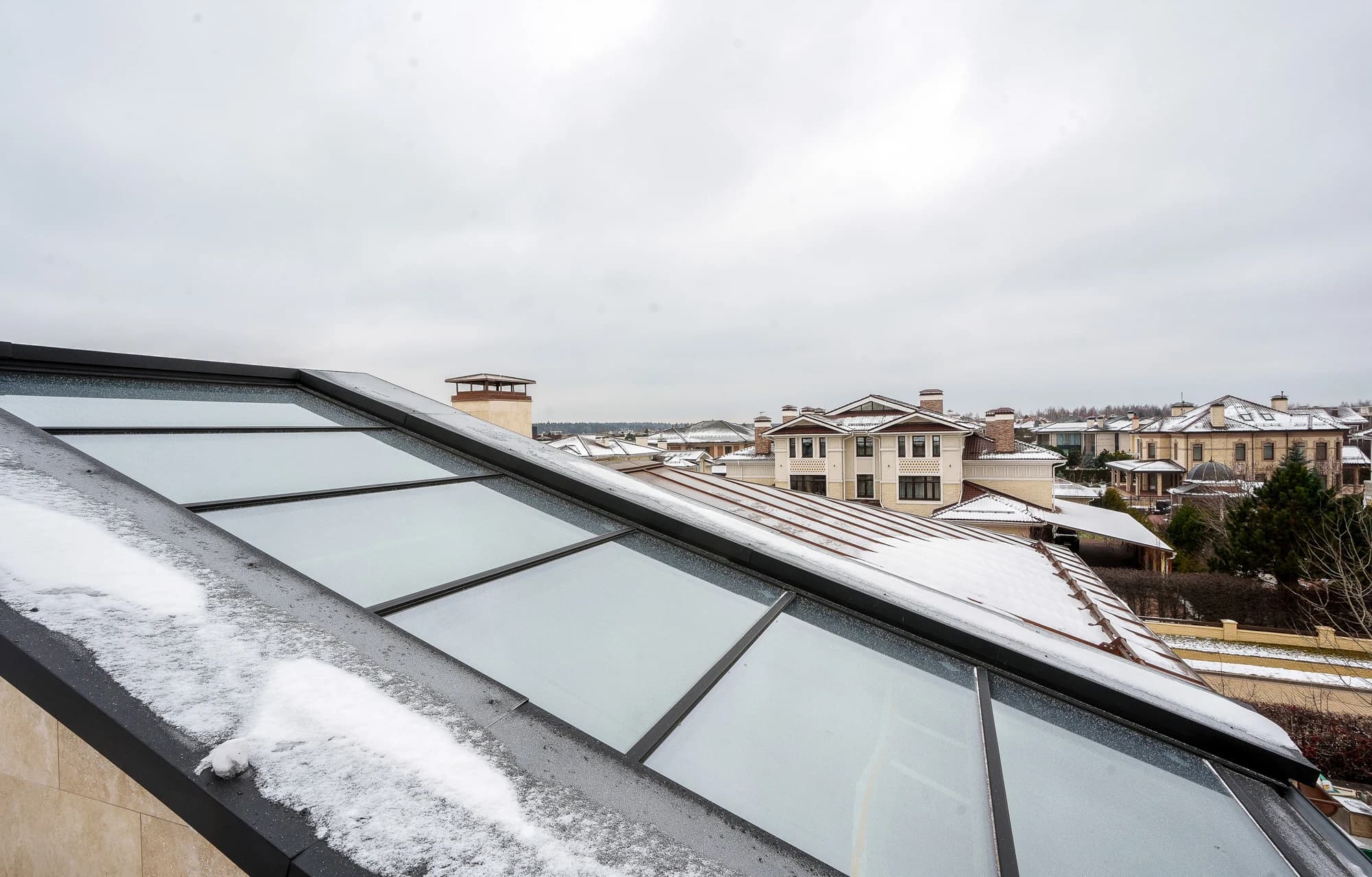

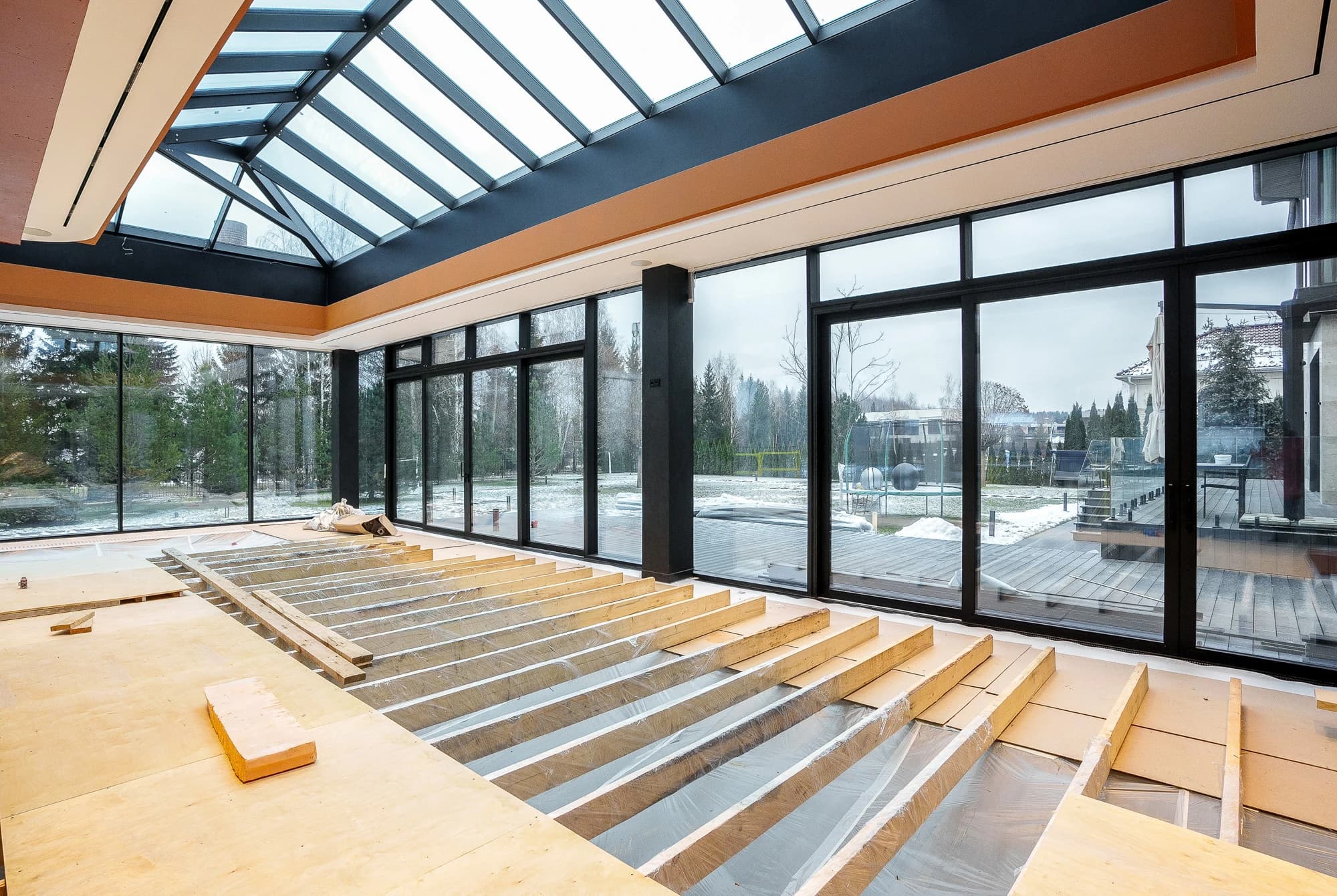

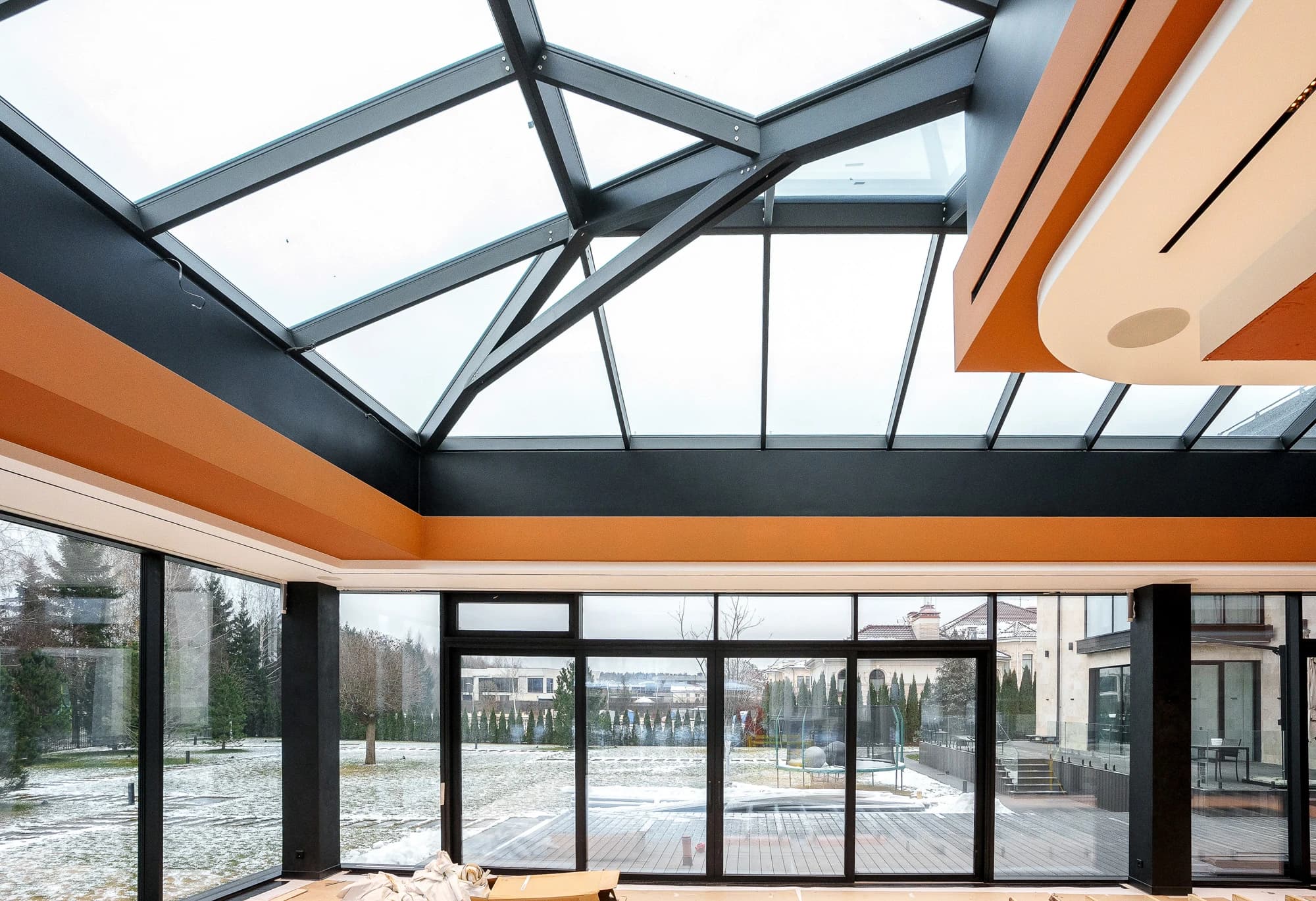

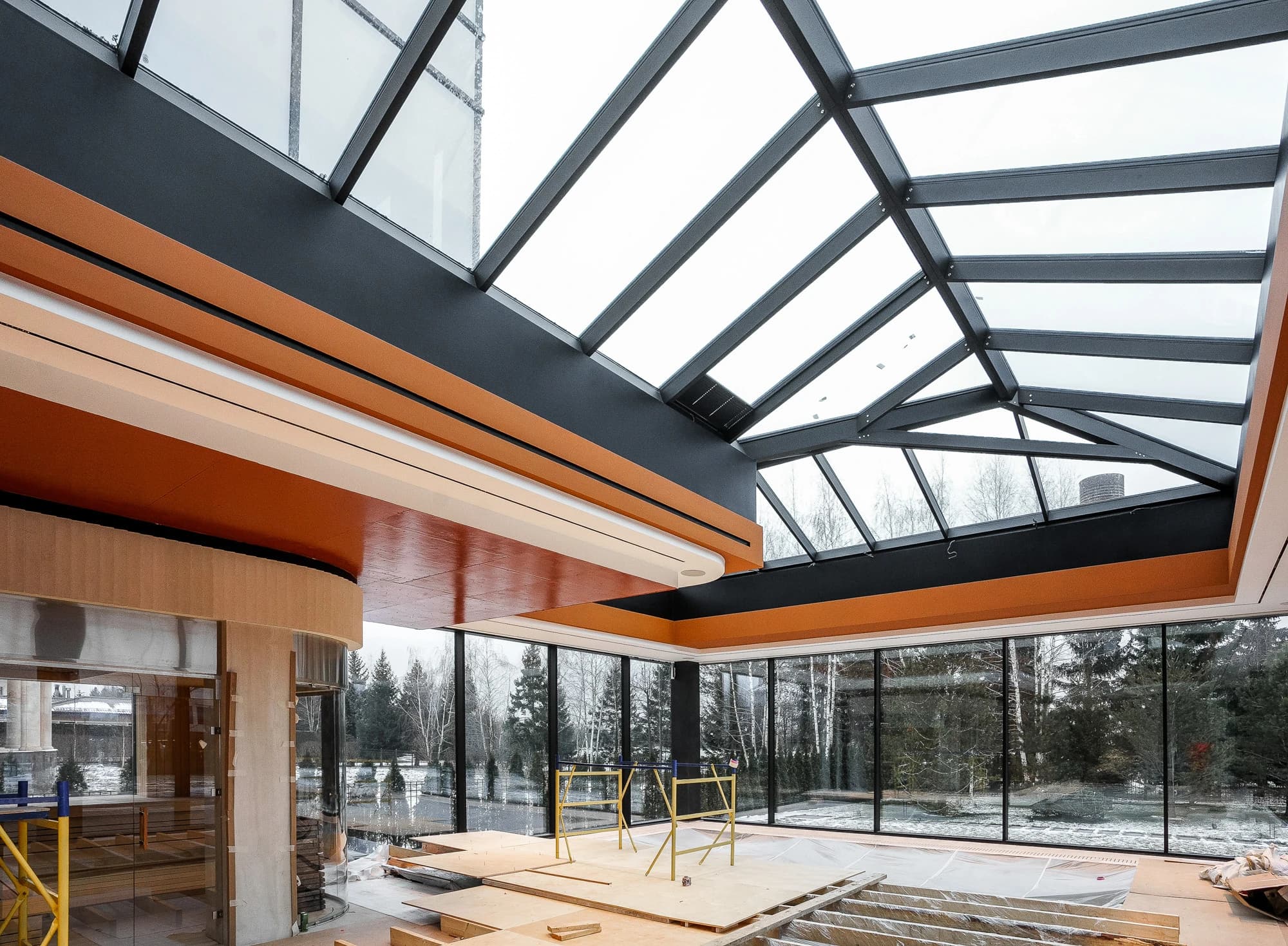

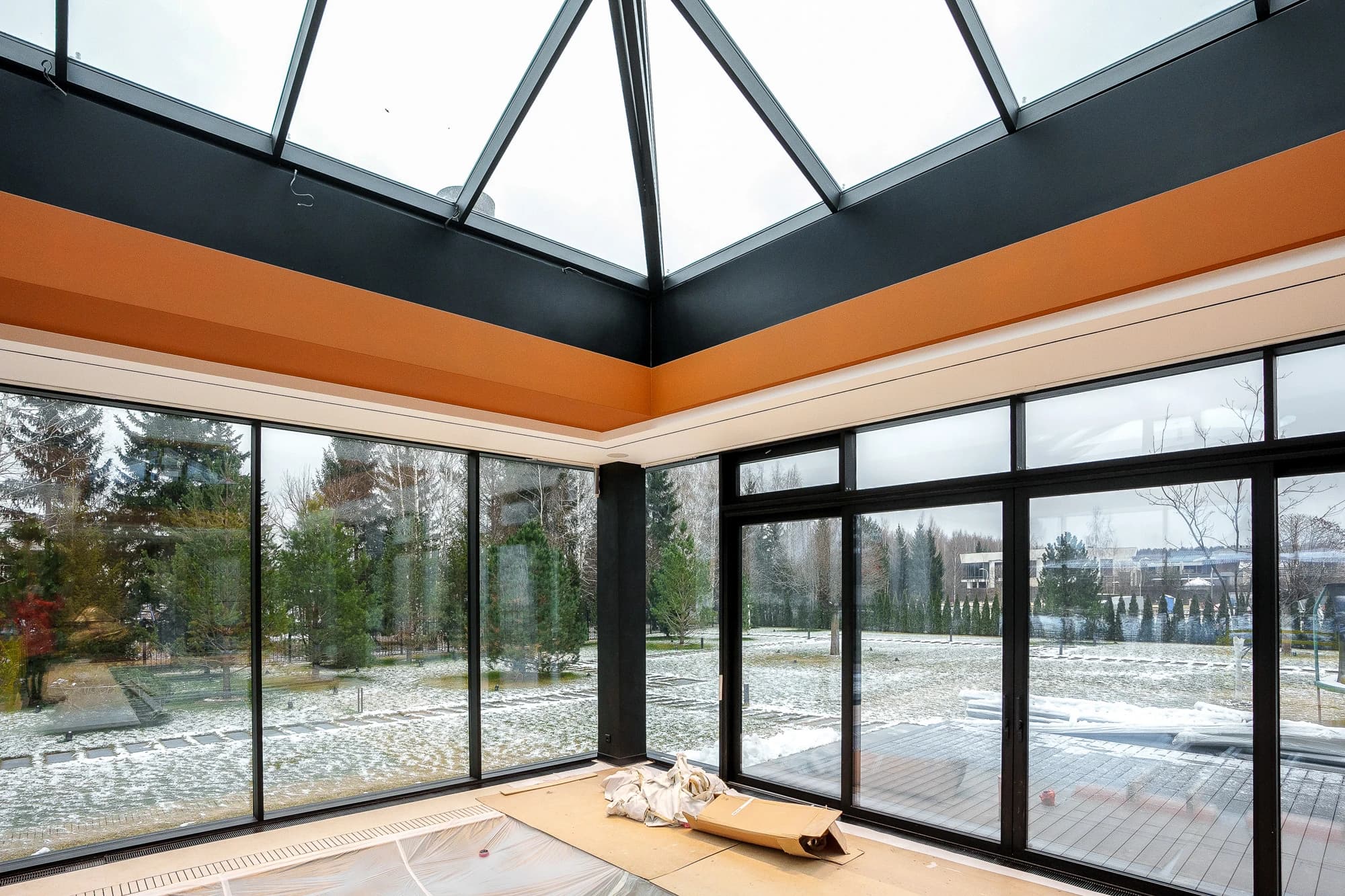

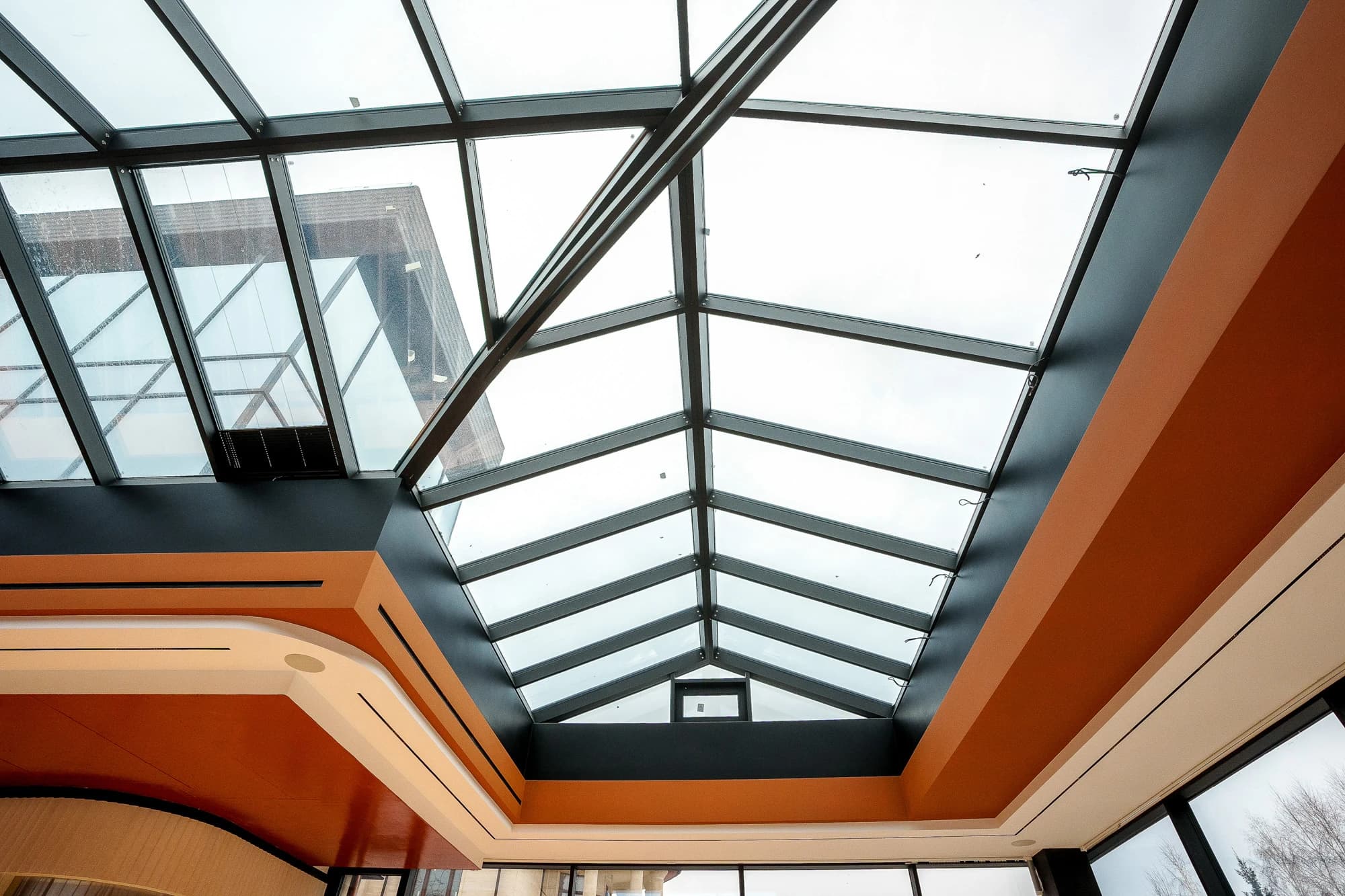

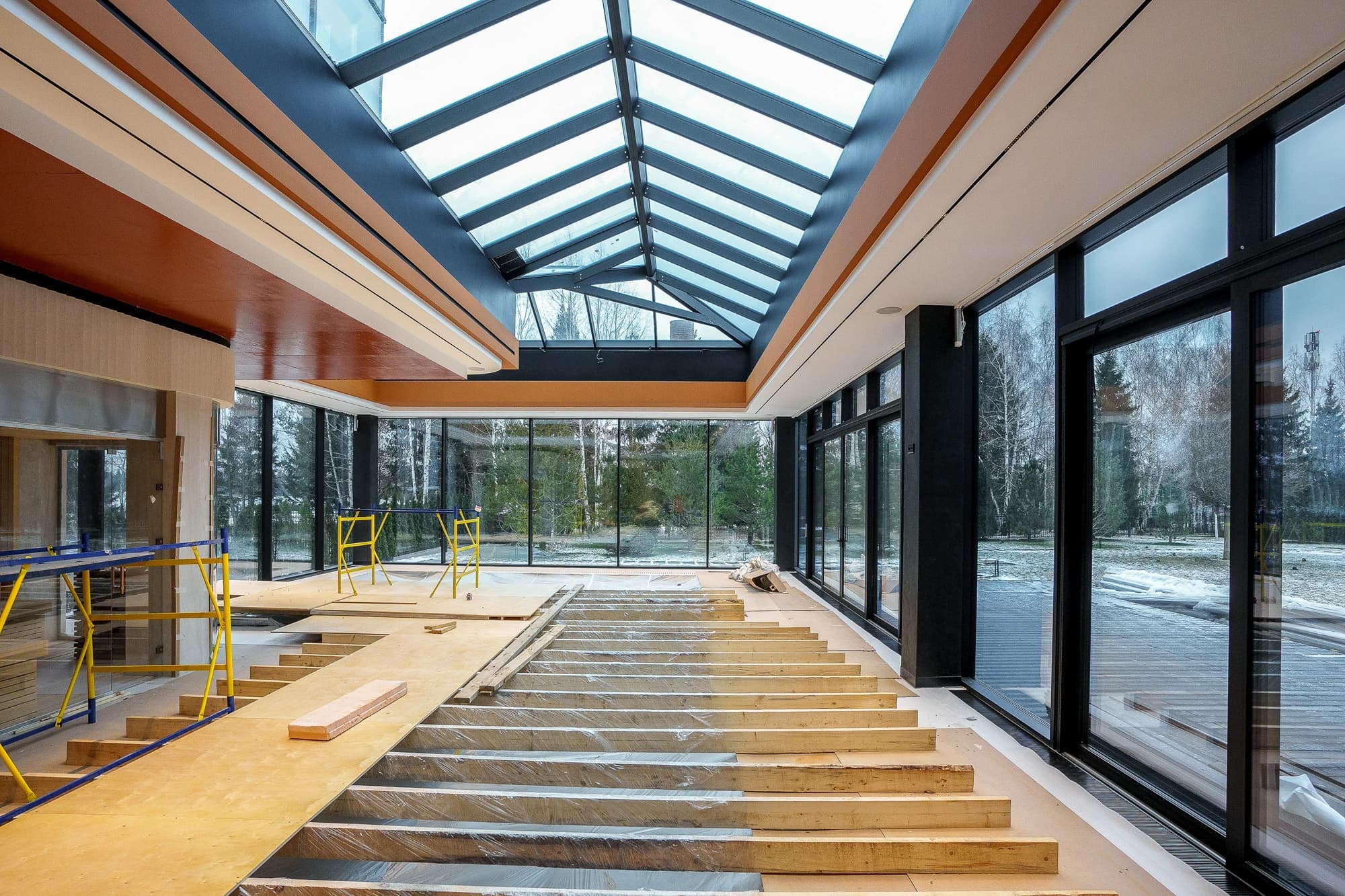

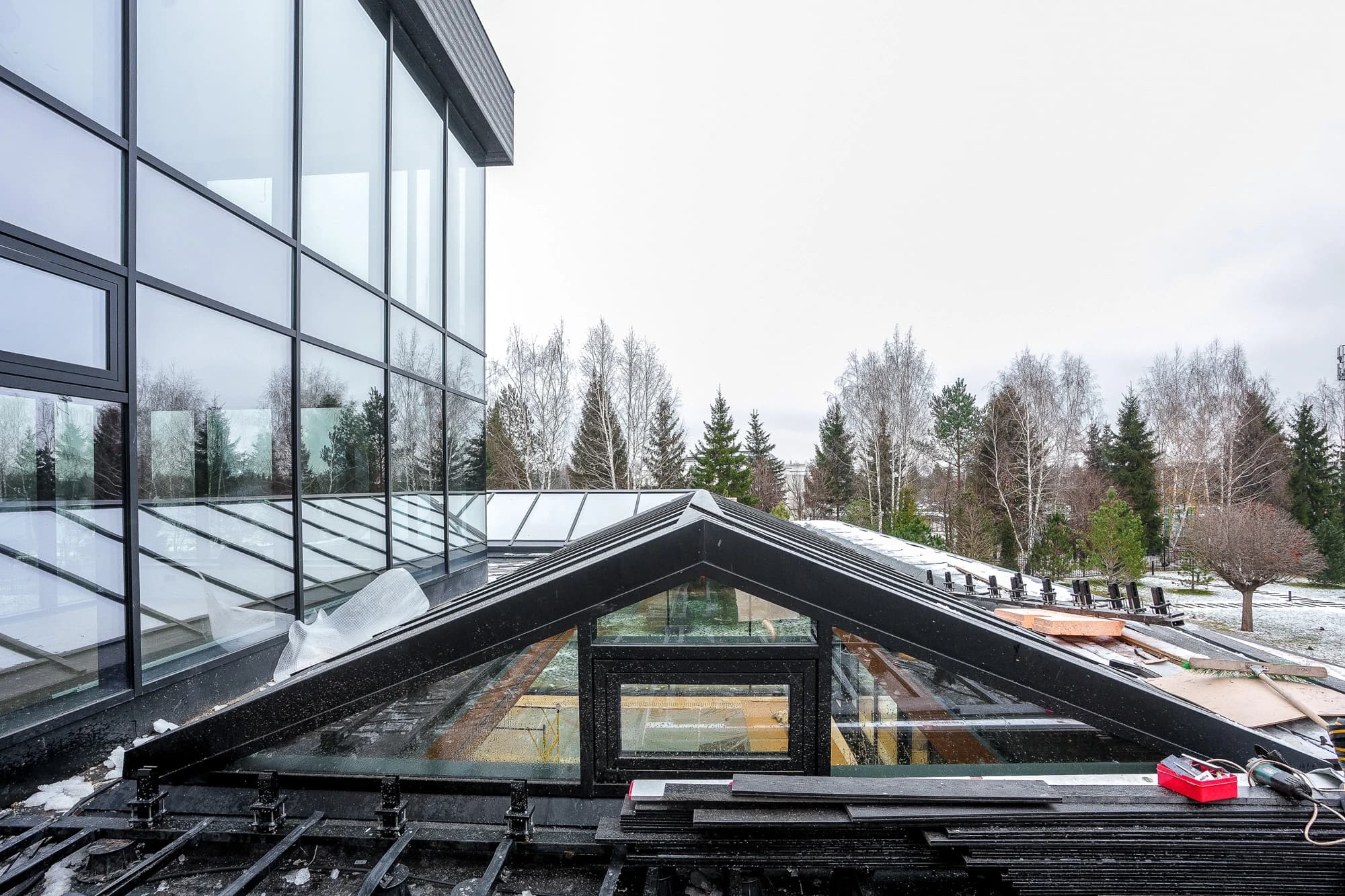

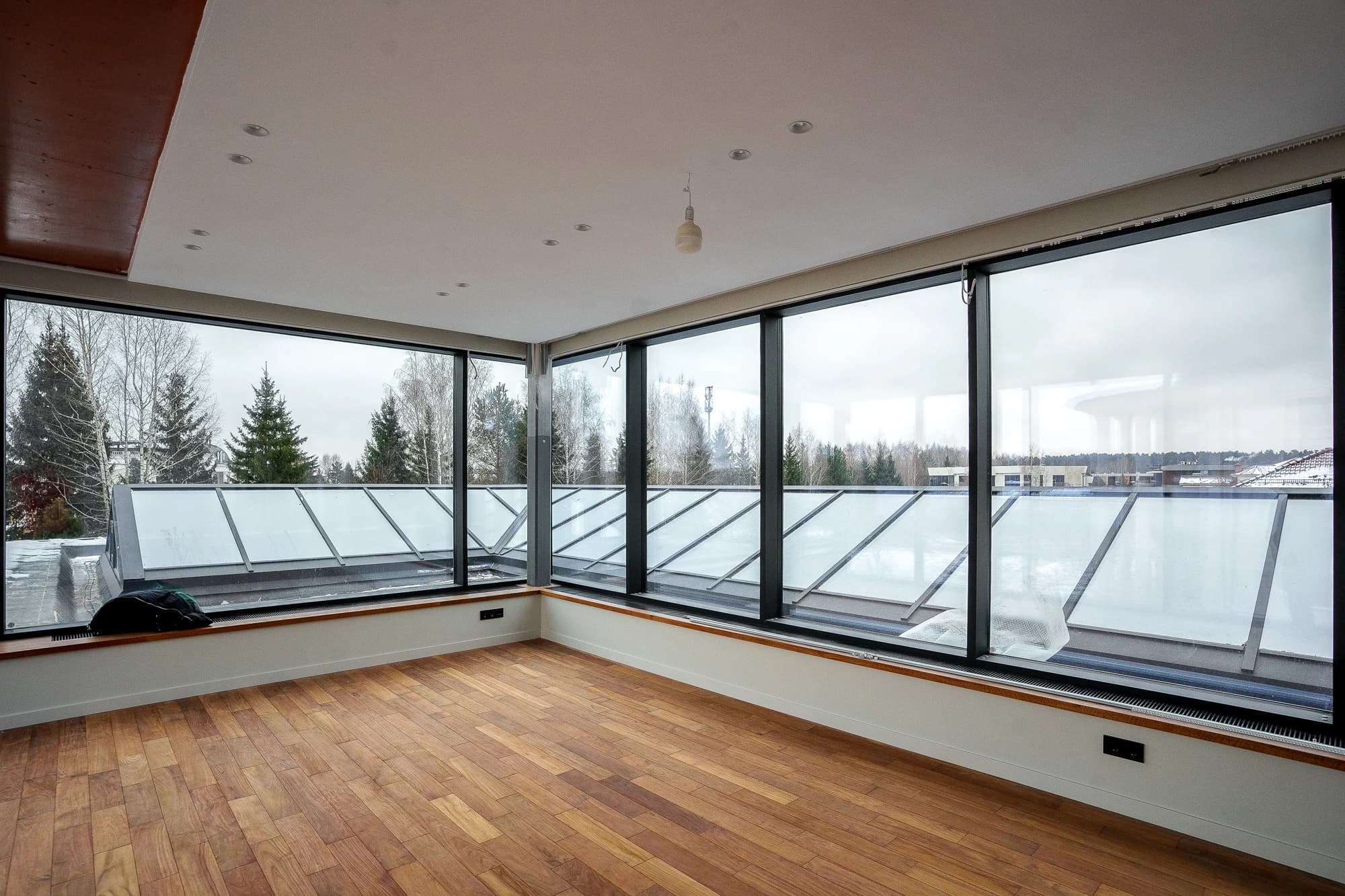

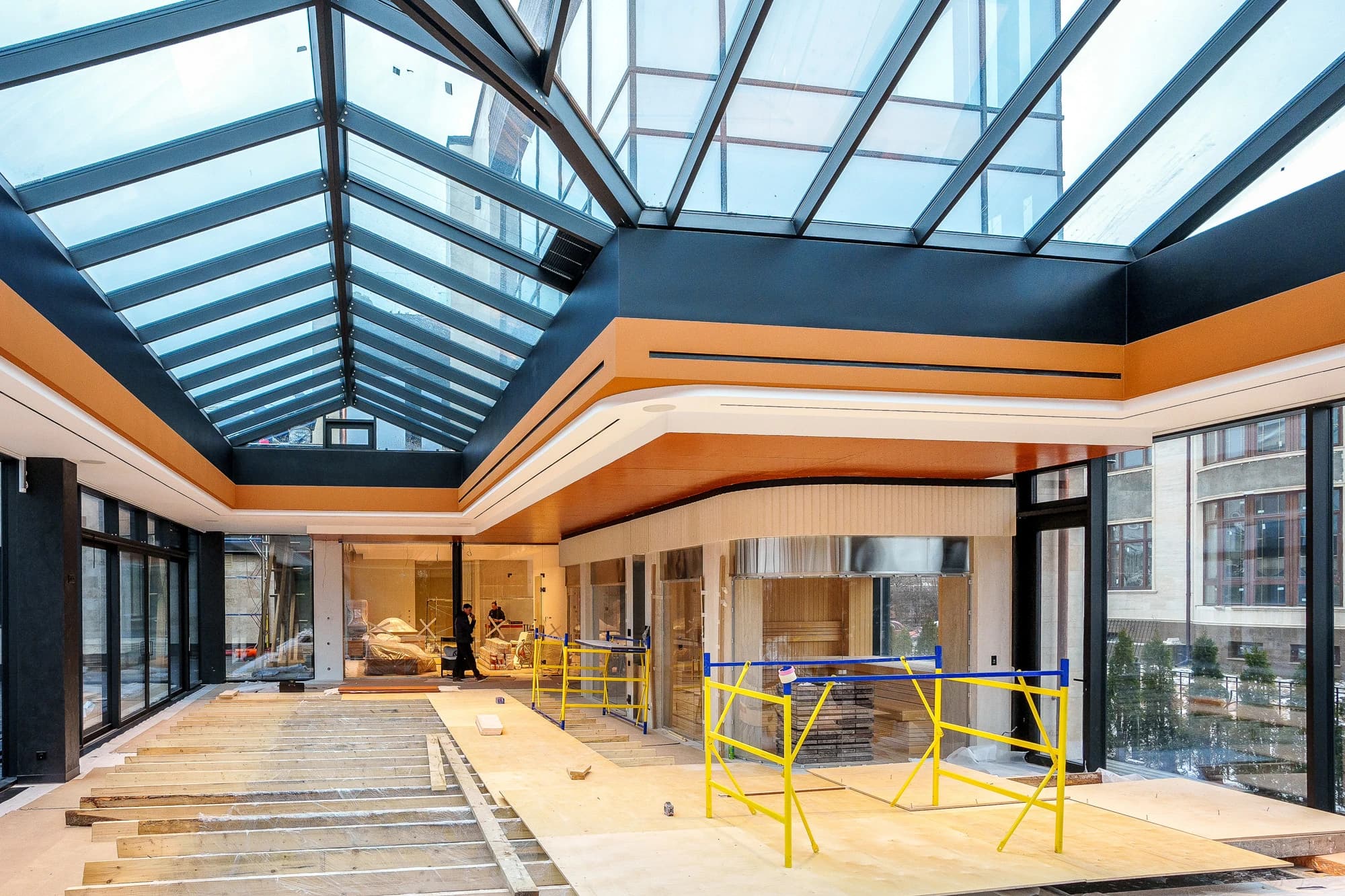

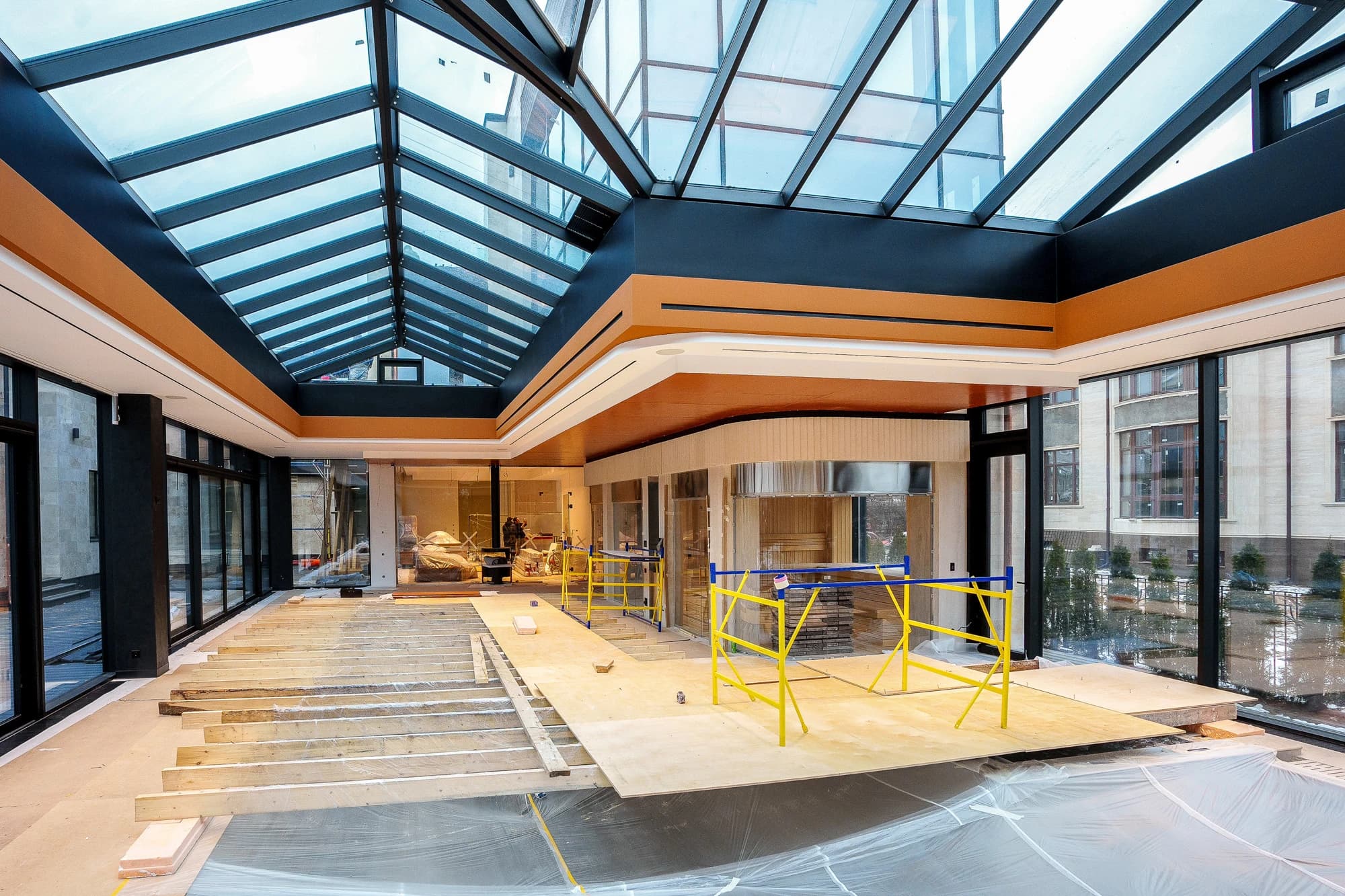

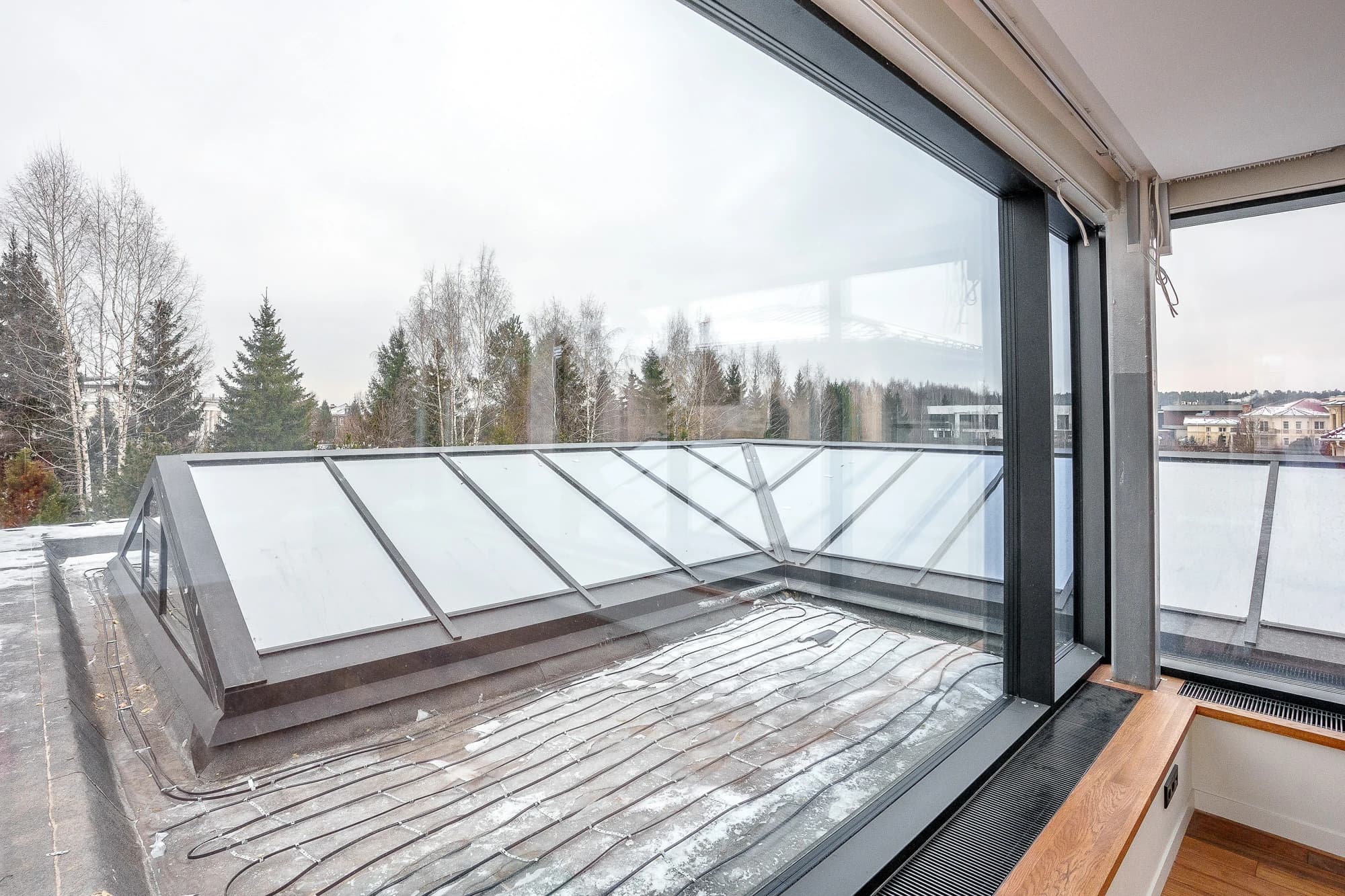

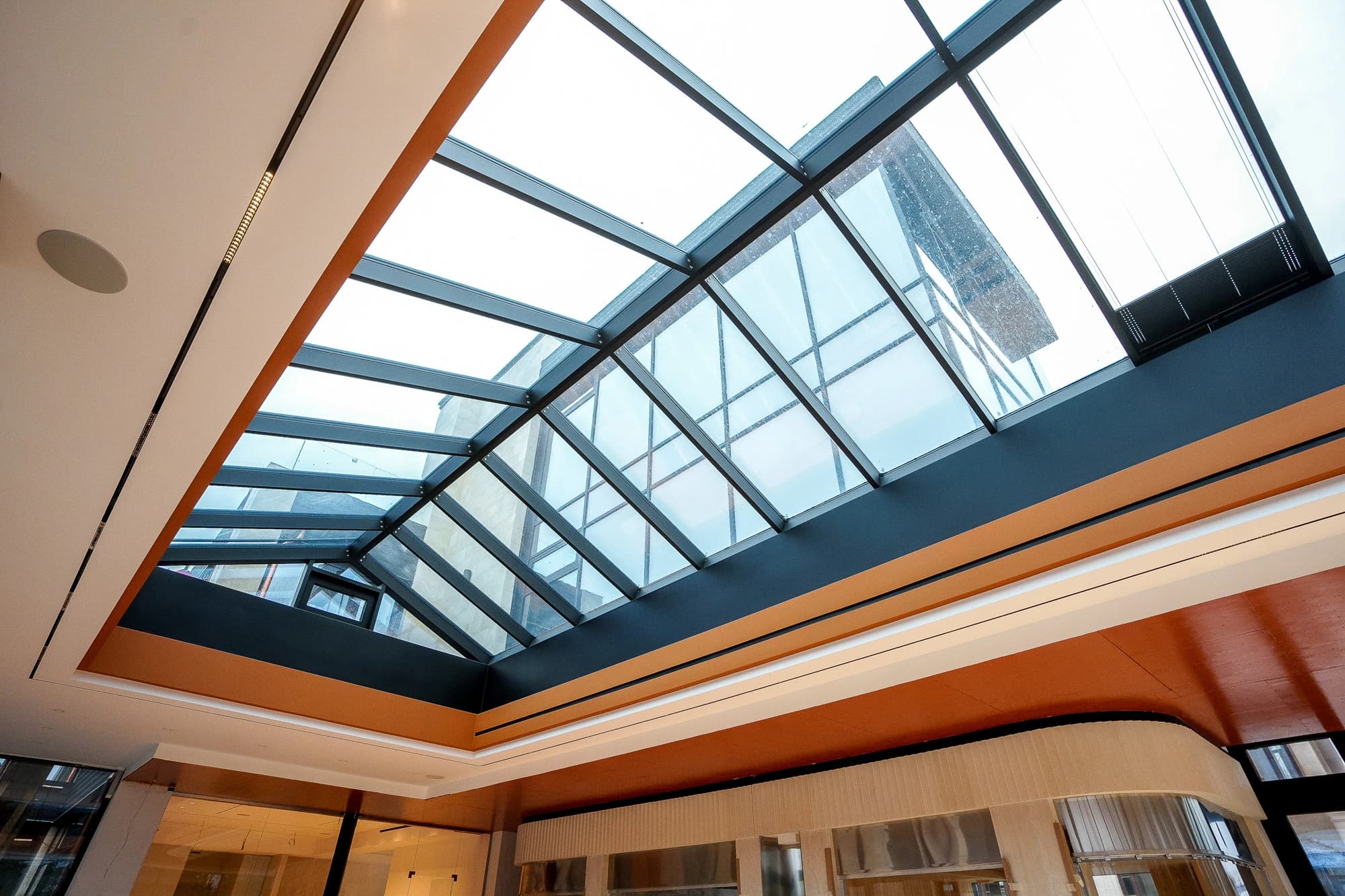

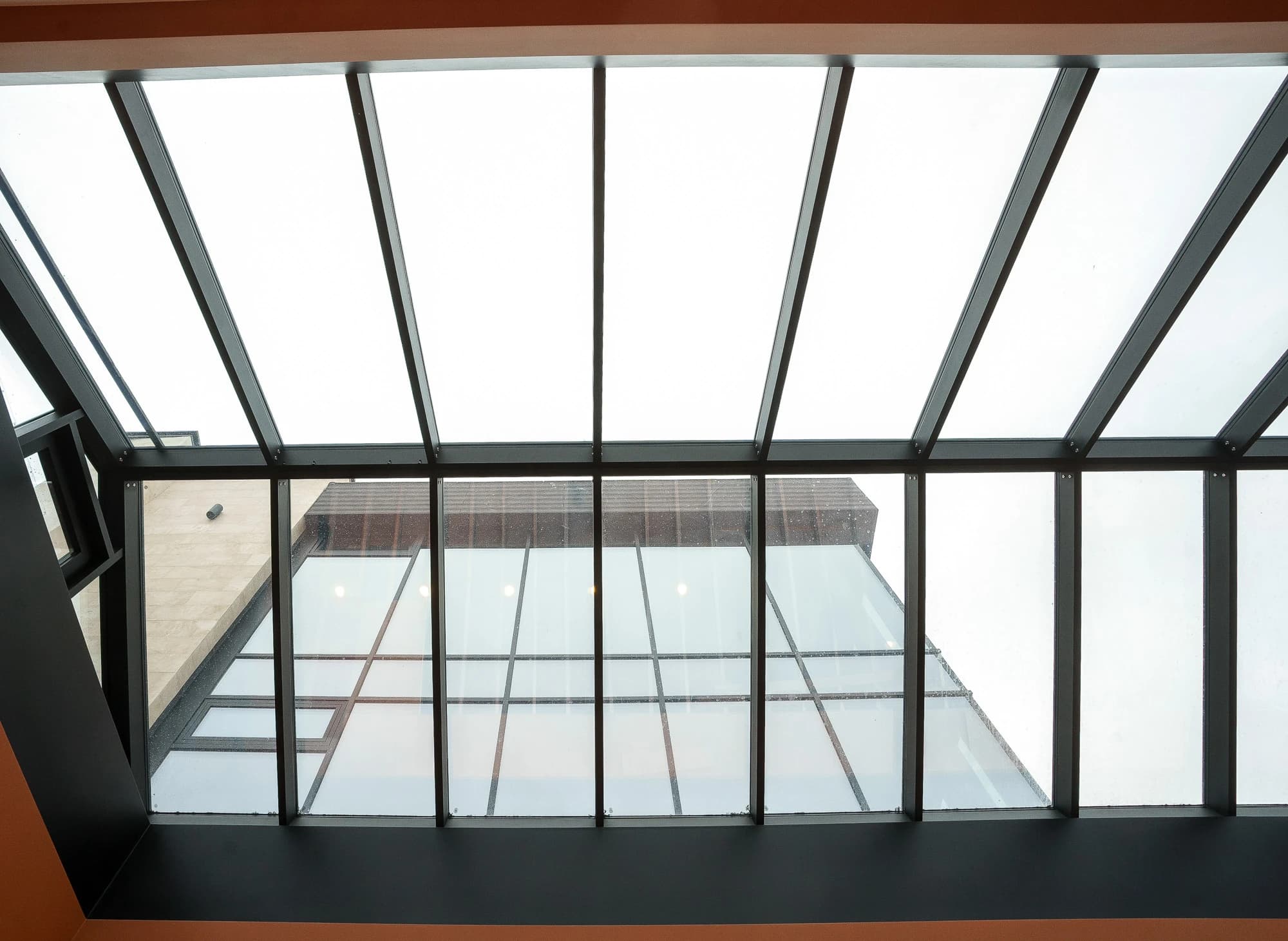

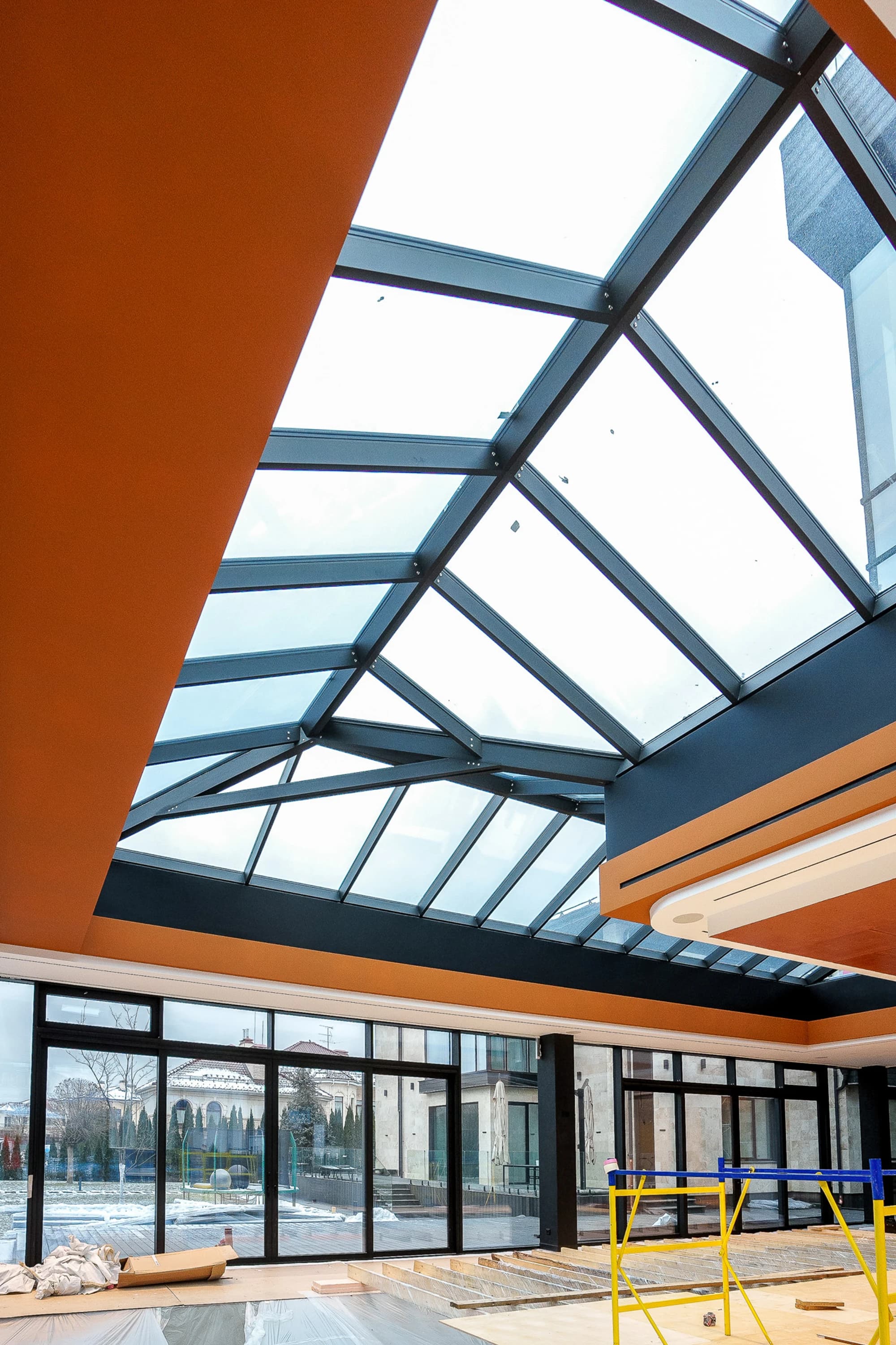

Проветривание решено автоматикой: скрытые фрамуги с электроприводом открываются с кнопки, не нарушая рисунок фасада. Солнцезащита стеклопакетов подобрана по этажам — коэффициенты растут с высотой (35/26 → 50/32 → 60/40), выравнивая микроклимат от первого этажа до третьего. Стеклянная кровля собрана из закалённых стеклопакетов с внутренним триплексом и конструктивным дренажом.
Против коррозии в парах «сталь—алюминий» все сопряжения выполнены через паронитовые прокладки, крепёж — нержавеющий, уплотнения EPDM, профиль — сплав AlMg0.7Si 6063.
Как мы работали

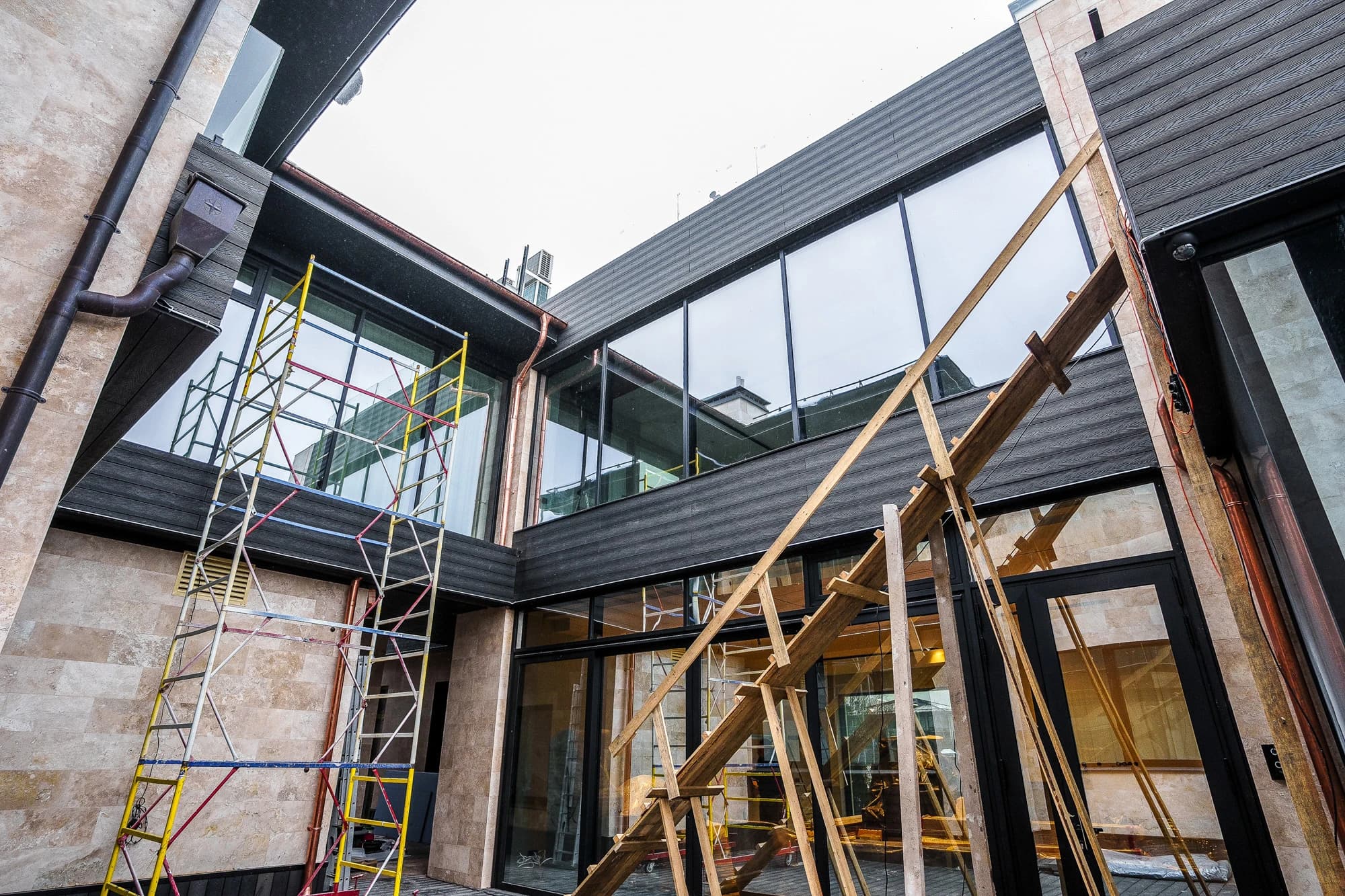

Рабочая документация проекта — 90 листов: фасады, 20 витражей, двери, 42 расчётных узла и чертежи кронштейнов. Монтаж вели по проекту производства работ с промежуточной приёмкой скрытых узлов по актам; гидроизоляция и молниезащита согласованы с конструктивом дома. В галерее — 44 кадра этапов, от каркаса до сдачи.
Вопросы и ответы
Как обслуживать окна и фрамуги на высоте третьего этажа?
Открывающиеся элементы верхних уровней автоматизированы — фрамуги с электроприводом управляются с кнопки. Наружные поверхности обслуживаются в рамках сервиса: конструкции рассчитаны на регулярную мойку без разборки.

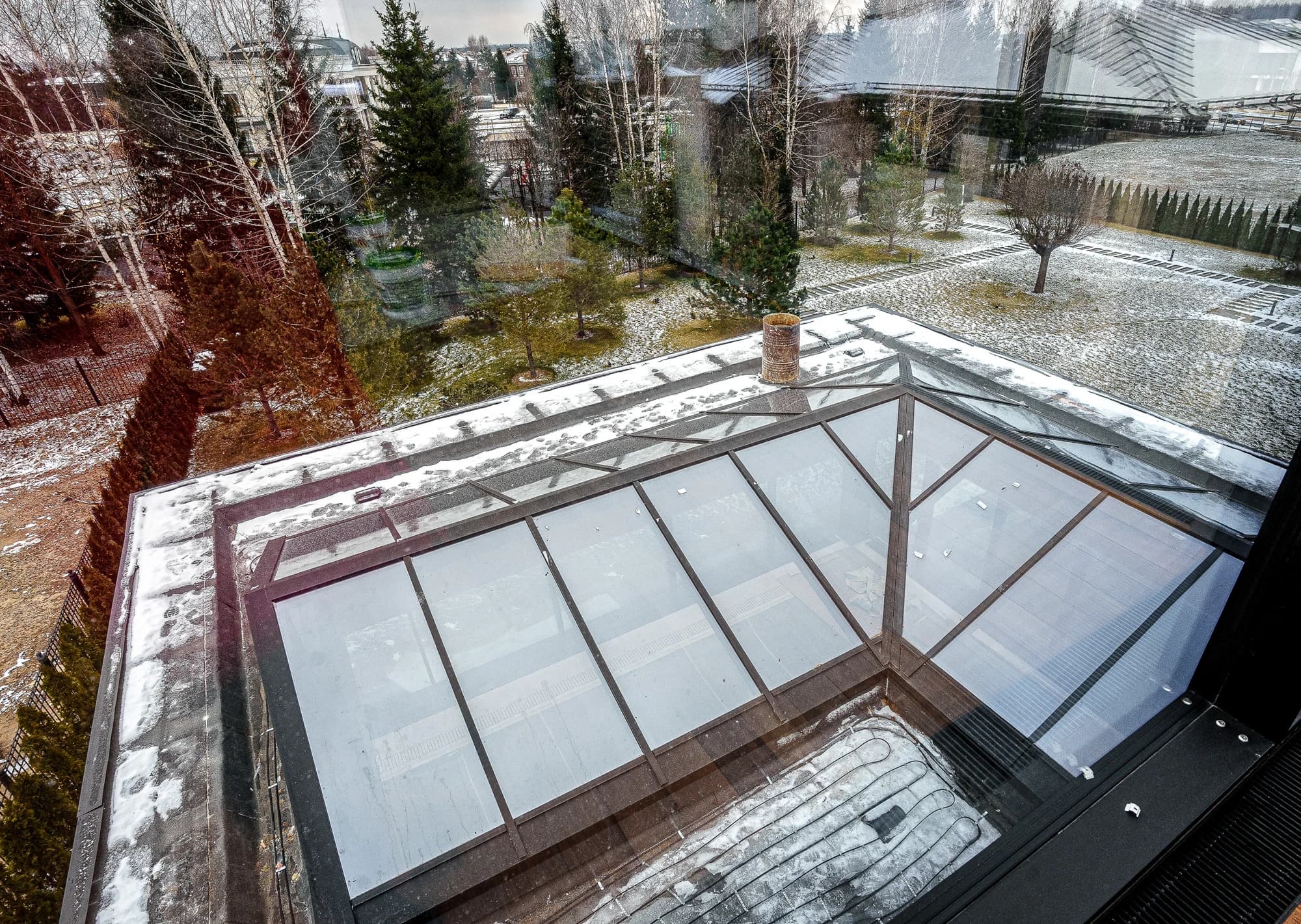

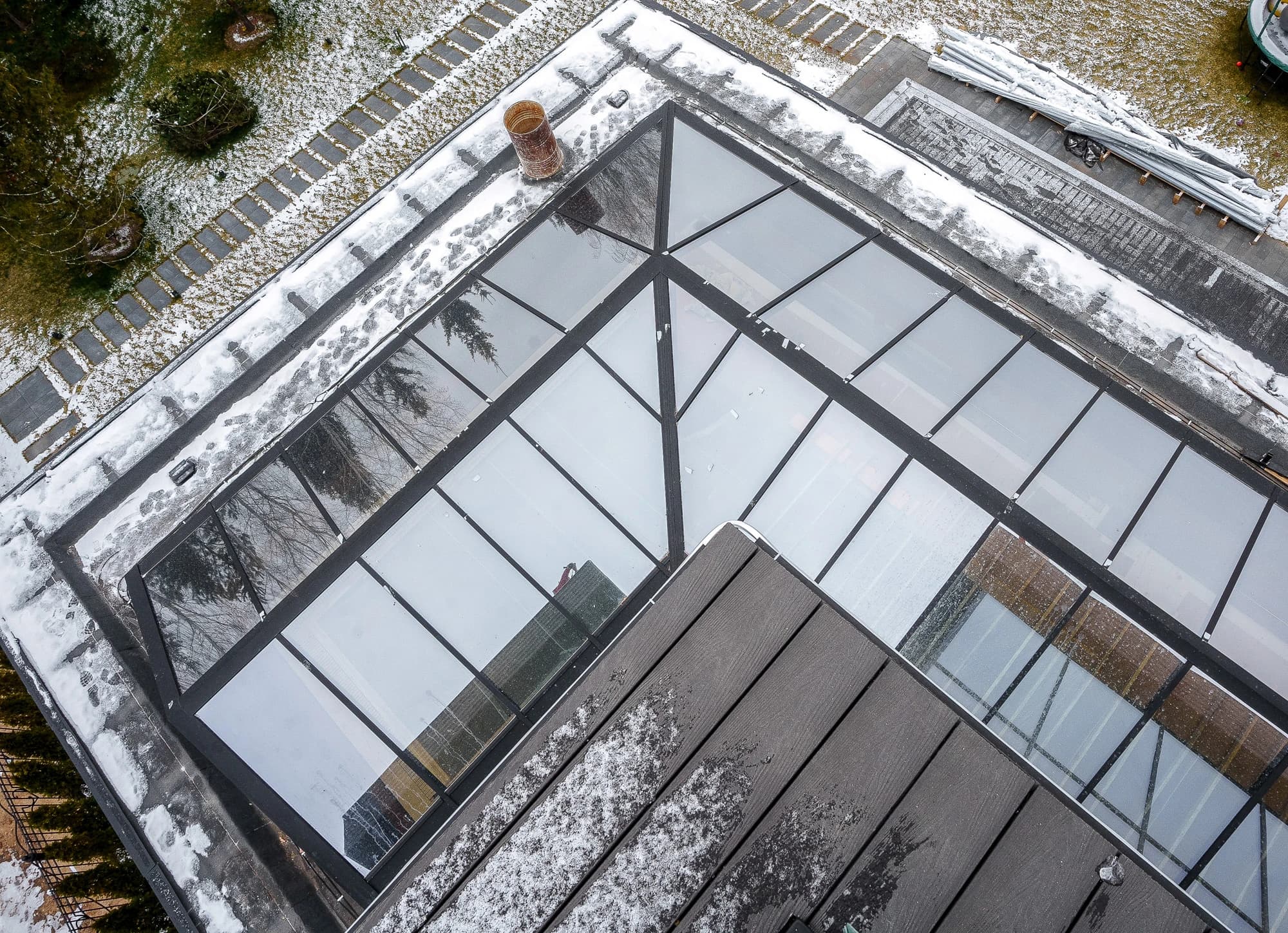

Стеклянная кровля — это безопасно?
Да: наружное стекло закалённое, внутреннее — триплекс, который при повреждении удерживает осколки в раме. Влага из фальцев отводится конструктивным дренажом стоечно-ригельной системы, а не герметиком.
